1、電感器習慣上簡稱為電感，是常用的基本電子元件之一。

電感器種類繁多，形狀各異，較常見的有：單層平繞空芯電感線圈、間繞空芯電感線圈、脫胎空芯線圈、多層空芯電感線圈、蜂房式電感線圈、帶磁芯電感線圈、磁罐電感線圈、高頻阻流圈、低頻阻流圈、固定電感器等。

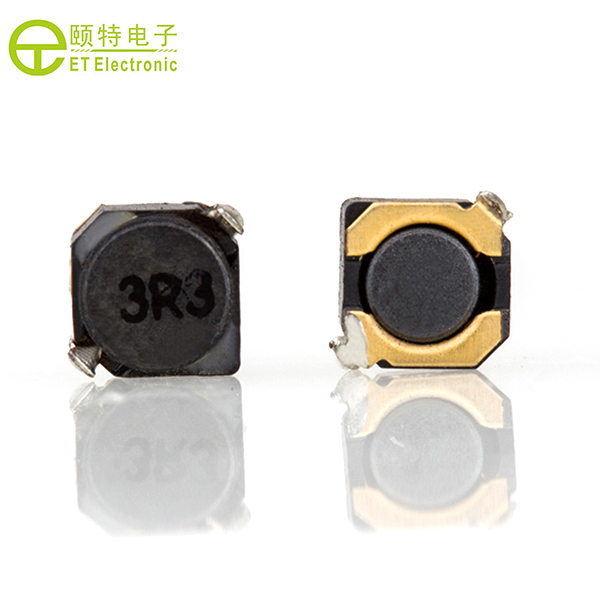

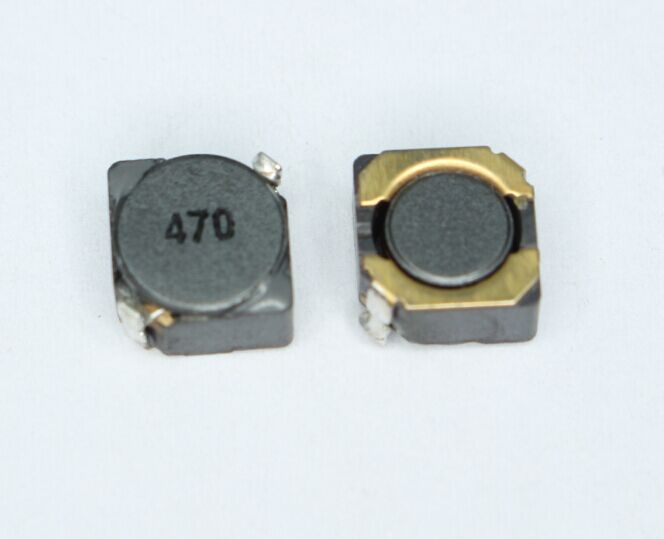

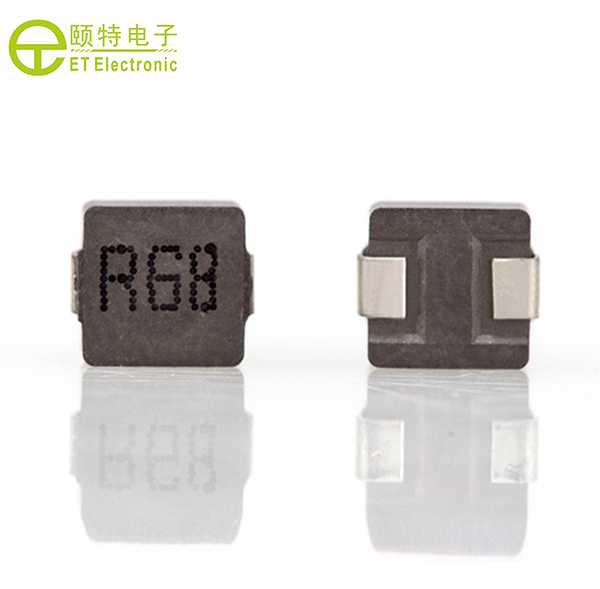

2、固定電感器（圖3）是一種通用性強的系列化產品，線圈（往往含有磁芯）被密封在外殼內，具有體積小、重量輕、結構牢固、電感量穩定和使用安裝方便的特點。

3、另一種是色標法，即用色環表示電感量，其單位為μH。

第1、2環表示兩位有效數字，第3環表示倍乘數，第4環表示允許偏差（圖5）。各色環顏色的含義與色環電阻器相同，可參閱有關文章。額定電流是指電感器在正常工作時，所允許通過的最大電流。使用中，電感器的實際工作電流必須小于額定電流，否則電感線圈將會嚴重發熱甚至燒毀。

4、電感器對交流電所呈現的阻力稱之為感抗，用符號“XL”表示，單位為Ω。

感抗等于電感器兩端交流電壓（有效值）與通過電感器的交流電流（有效值）的比值。感抗XL分別與交流電的頻率f和電感器的電感量L成正比（圖7），即XL=2 лfL（Ω）。

5、電感器可以用于區分高、低頻信號。

圖9所示為來復式收音機中高頻阻流圈的應用實例，由于高頻阻流圈L對高頻電流感抗很大而對音頻電流感抗很小，晶體管VT集電極輸出的高頻信號只能通過C進入檢波電路。檢波后的音頻信號再經VT放大后則可以通過L到達耳機。

6、電感器的好壞可以用萬用表進行檢測（圖11）。

將萬用表置于“R×1”擋，兩表筆（不分正、負）與電感器的兩引腳相接，表針指示應接近為“0Ω”，電感量較大的電感器應有一定的阻值。如果表針不動，說明該電感器內部斷路；如果表針指示不穩定，說明內部接觸不良。

7、變壓器的文字符號為“T”，圖形符號如圖13所示。

8、電源變壓器是最常用的一類變壓器。電源變壓器的主要參數是功率和次級電壓、電流。

功率與鐵芯截面的平方成正比，如圖15（a）所示，鐵芯截面越大，變壓器功率越大。電源變 壓器的用途是電源電壓變換，并可同時提供多種電源電壓，以適應電子電路的需要，如圖15（b）所示。制作時應根據需要選用具有符合要求的次級電壓、電流的變壓器。

9、音頻變壓器工作于音頻范圍，具有信號電壓傳輸、分配和阻抗匹配的作用。

圖17所示為推挽功率放大器電路，輸入變壓器將信號電壓傳輸、分配給晶體管VT1和VT2（送給VT2的信號還倒了相），使VT1和VT2交替放大正、負半周信號，然后再由輸出變壓器將信號合成輸出。輸出變壓器同時還將揚聲器的8Ω低阻變換為數百歐姆的高阻，與放大器的輸出阻抗相匹配，使得放大器輸出的音頻功率最大而失真最小。

10、高頻變壓器通常是指工作于射頻范圍的變壓器。

收音機的磁性天線就是一個高頻變壓器，初級線圈與可變電容器C組成選頻回路，選出的電臺信號通過初、次級之間的耦合傳輸?shù)礁叻呕蜃冾l級VT1（圖19）。
