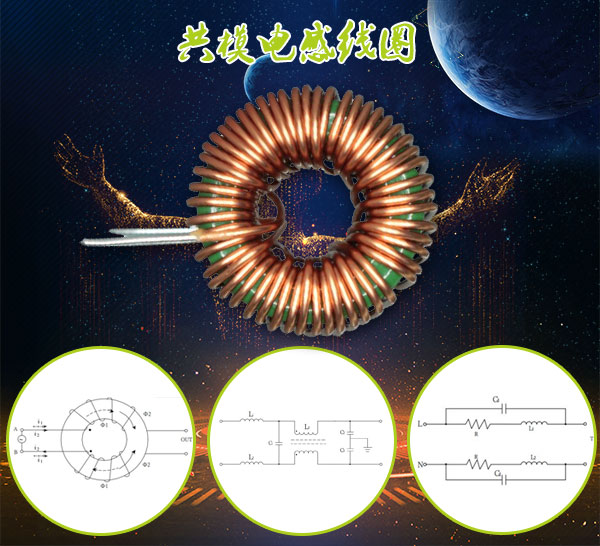

共模電感線圈長度計算,阻抗=2*3.14159*F(工作頻率)*電感量(mH),設定需用360ohm阻抗,因此:
電感量(mH)=阻抗÷(2*3.14159)÷F(工作頻率)=360÷(2*3.14159)÷7.06=8.116mH
據此可以算出繞線圈數:
圈數=[電感量*{(18*圈直徑(吋))+(40*圈長(吋))}]÷圈直徑(吋)
圈數=[8.116*{(18*2.047)+(40*3.74)}]÷2.047=19圈空心電感計算公式
共模電感線圈長度計算之空心電感計算公式:L(mH)=(0.08D.D.N.N)/(3D+9W+10H)
D------線圈直徑
N------線圈匝數
d-----線徑
H----線圈高度
W----線圈寬度
單位分別為毫米和mH。
想了解更多關于共模電感線圈長度計算歡迎咨詢;
