共模貼片電感0403是指兩個線圈繞在同一鐵芯上，是由2組電感值組成,且繞制相反、匝數和相位都相同。常規的有插件與貼片兩大類.常用于開關電源中過濾共模的電磁干擾信號，EMI濾波用于抑制高速信號線產生的電磁波向外輻射發射.兩根電源線對地之間干擾叫共模干擾

　　那么在貼片共模電感器里的腳位是怎么區分的呢?小編來給大家科普下:

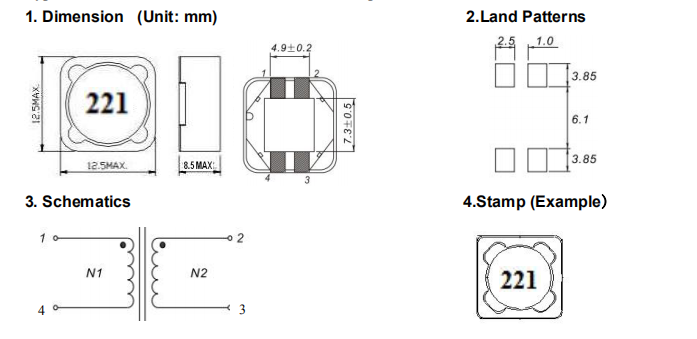

　　1.共模貼片電感0403的平行腳位,如圖(1-4腳與2-3腳)

　　由于1-4腳或2-3腳是電感串聯的,如圖上的串聯圖是屬于平行腳位的.

　　2.共模貼片電感0403的交叉腳位,如圖(1-3腳與2-4腳)

　　由于1-3腳或2-4腳是電感串聯的,如圖上的串聯圖是屬于交叉腳位的

    想了解更多關于共模貼片電感0403歡迎咨詢；
