頤特貼片電感ED32參數選型

文章出處：責任編輯：人氣：-發表時間：2017-05-16 09:31【大中小】

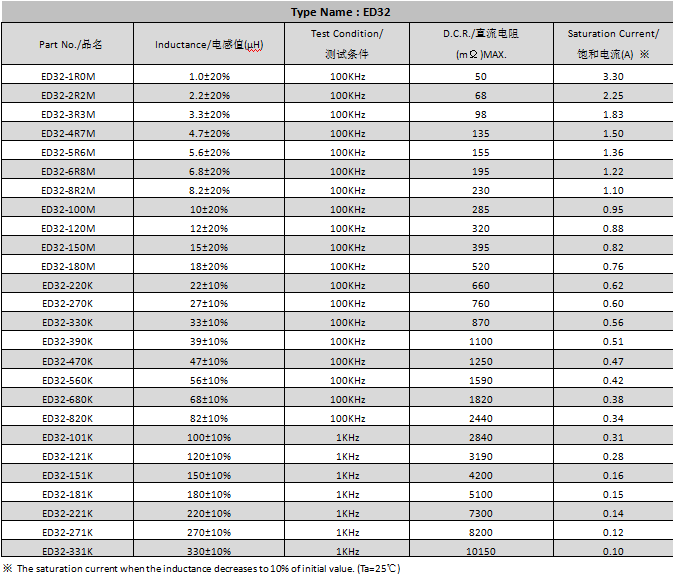

頤特電子有限公司是一家專門設計生產各種貼片電感,共模電感,一體成型電感,功率電感,磁環電感,繞線電感的電感廠家,取得了多項國際認證,確保產品質量，下面小編為您介紹頤特ED32系列產品圖及參數電性圖：

一、ED32貼片電感產品賣點：

1、平底表面適合表面貼裝，環保無鉛。

2、優異的端面強度，焊錫性及耐熱性良好。

3、具有較高Q值，低阻抗之特點。

4、低漏磁，低直電阻，耐大電流之特點。

5、可提供編帶包裝，便于自動化裝配。

二、產品作用：

（1）阻流作用:線圈中的自感電動勢總是與線圈中的電流變化相對抗。主要可分為高頻阻流線圈及低頻阻流線圈。

（2）調諧與選頻作用:電感線圈與電容器并聯可組成LC調諧電路。即電路的固有振蕩頻率f0與非交流信號的頻率f相等，則回路的感抗與容抗也相等，于是電磁能量在電感、電容之間來回振蕩，這是LC回路的諧振現象。諧振時由于電路的感抗與容抗等值又反向，因此回路總電流的感抗小，電流量大（指f=f0的交流信號），所以LC諧振電路具有選擇頻率的作用，能將某一頻率f的交流信號選擇出。

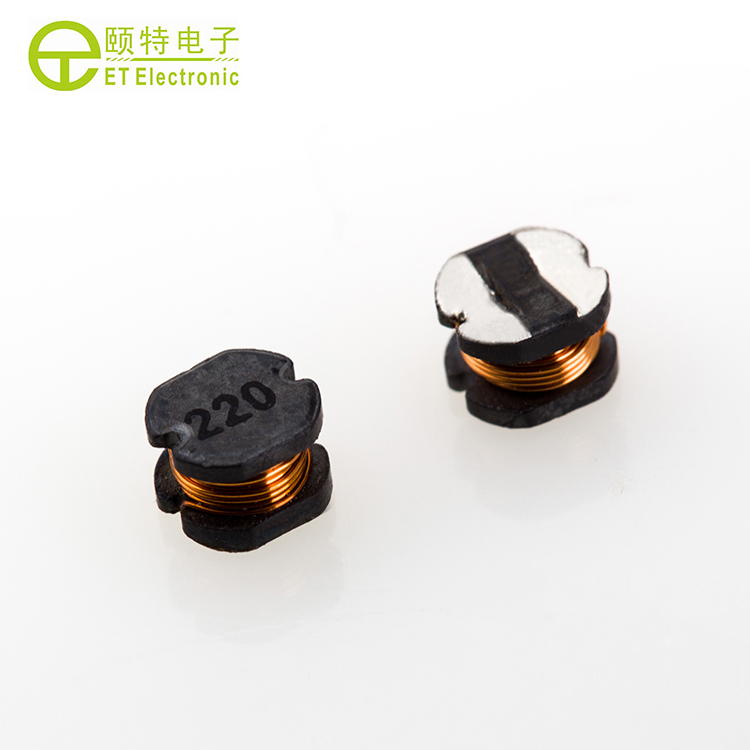

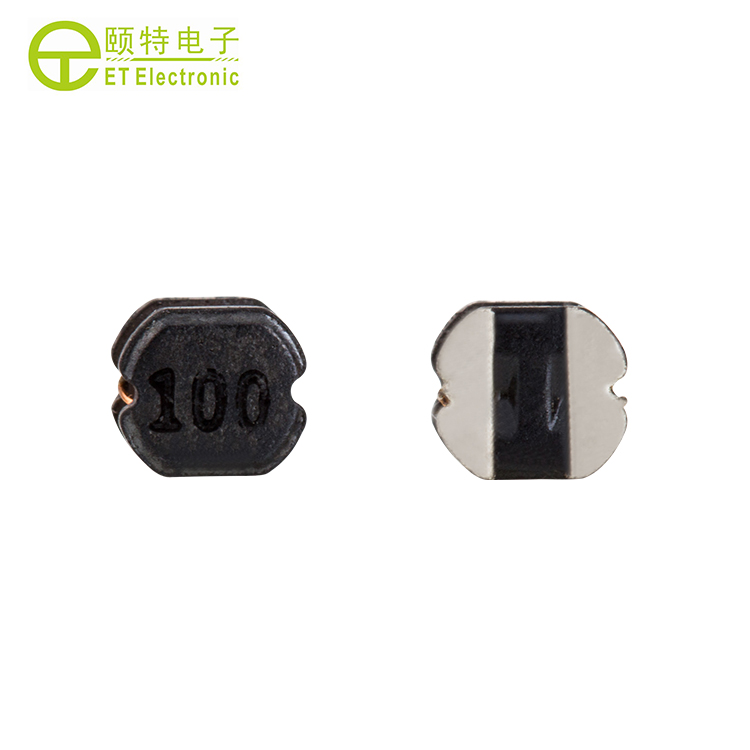

貼片電感
