近年，隨著電子行業進程的不斷推進，電感的種類也越來越多，制作方法和工藝也備受客戶的關注，今天小編就來為大家介紹一下扁平線共模電感線圈制作方法：

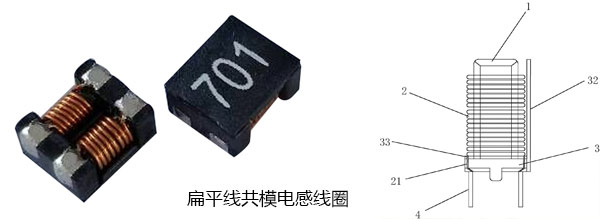

　　1.一種SQ扁平線共模電感線圈，其特征在于：包括磁體、線圈、底座、鍍錫線針腳立柱，所述線圈對稱地環繞在磁體的兩端，所述磁體固定設置在所述底座上，所述底座底面上設有四個安裝孔，所述鍍錫線針腳立柱設置在安裝孔內，所述線圈的兩端為垂直水平面向下的引線，引線從側面向下纏住鍍錫線針腳立柱并焊接固定，所述磁體為方形磁體且豎直設置，所述線圈為扁平漆包線圈，所述扁平漆包線圈單層環繞在方形磁體的兩側。

　　2.根據權利要求1所述的一種SQ扁平線共模電感線圈，其特征在于，所述底座的表面設有固定所述磁體的卡槽，底座表面上設有絕緣隔板，底座設有與所述線圈引線對應的插孔，所述磁體通過放置在卡槽上卡緊固定，所述絕緣隔板設于兩線圈間，所述線圈的引線穿過所述插孔與鍍錫線針腳立柱纏繞并焊接固定。

　　3.根據權利要求1所述的一種SQ扁平線共模電感線圈，其特征在于，引線間的距離為8-25mm。

　　4.根據權利要求1所述的一種SQ扁平線共模電感線圈，其特征在于，設于磁體兩端的線圈間的距離為3-20mm。

　　想了解更多關于電感線圈的制作方法和工藝歡迎咨詢：
