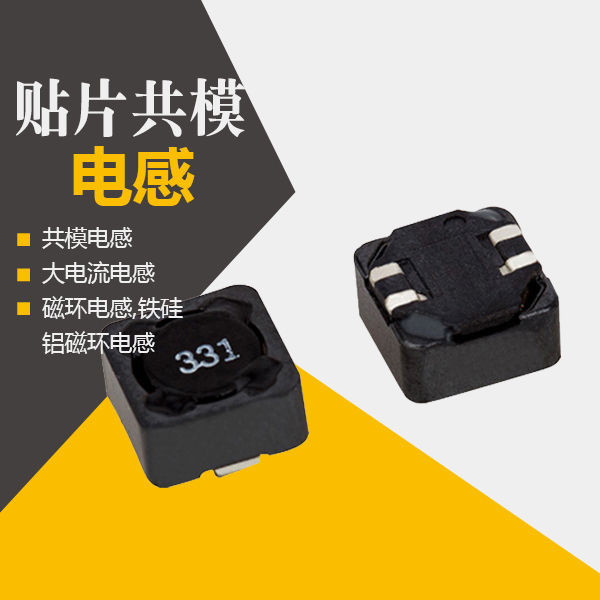

差模電感和共模電感它們兩者都是很實用的一種電子元器件，關于他們的繞制方法和作用很廠家們都不是很清楚！
差模電感和共模電感的繞制方法和作用?
1、飽和現象
解答一：在共模扼流線圈中可能會發生兩種飽和現象，即分別由共模電流，差模電流引起的飽和現象。因為共模電流很小，且只有一小部分參與激勵，因而基本上不太會引起共模扼流圈的飽和。由于漏感的存在，磁芯中差模電流激勵的部分磁通不會同時耦合兩個線圈，磁芯中的磁通不能被完全抵消。因此差模電流仍可能引起共模扼流圈的磁芯飽和，實際上對于共模扼流圈，因為在某些情況下，差模電流峰值非常大，故差模激勵電流對于磁飽和而言更為關鍵。
為了確定共模扼流圈由差模電流激勵引起的磁芯飽和效應，通過實驗測量共模扼流圈在直流偏置下的共模電感結果顯示：當直流電流超過某一個值后，共模扼流圈的共模電感值會隨差模直流電流的上升而下降。證明了共模扼流圈在差模電流激勵下的磁芯飽和效應。
差模電感和共模電感的繞制區別是什么？
a、共模電感與差模電感區別
1.共模電感繞制一般是雙線雙向；差模電感則是單向繞制。
2.共模信號：分別在火線和零線上產生兩個完全相同的新號；差模信號：適合用在信號相同的回路。
3.共模電感的特點：因為兩組線圈在同一鐵心上的繞向相反，所以鐵心不怕飽和。高導鐵氧體材料是市場上用的最多的磁芯材料。
4.抑制共模干擾的濾波電感被稱為共模電感；抑制差模干擾的濾波電感叫差模電感。
5.繞在同一磁芯電感線圈的圈數相等，導線直徑相等，繞線相反的兩組線圈的是共模電感；差模電感是繞在一個鐵心上的一個線圈。
共模電感和差模電感在繞線方法上的區別？
共模電感是雙線雙向，差模電感是單向的。共模是兩個繞組分別接在零線和火線上,兩個繞組同進同出,濾除的是共模信號；差模是一個繞組 單獨接在零線和火線上的濾波電感器只能濾除差模干擾。
共模信號: 分別在零線和火線上的兩個完全相同的信號 他們都通偶合和地形成回路；
差模信號:是和有用信號同樣的回路。
共模電感用于濾除或者衰減共模干擾，如雷擊，輻射等，差模電感用于濾除或者衰減差模干擾，如開關管的尖峰，整流管的尖峰。
想要了解更多差模電感和共模電感，歡迎咨詢！
