相信大家對電感器有了初步認識，前面我們介紹了很多關于電感器的知識要點。那么共模電感器是什么？共模電感器設計又是什么？今天我先來為大家介紹一下共模電感器設計：

共模電感器設計：

共模電感器又叫共模濾波電感器，選擇共模濾波電感規格不是一件困難和令人困惑的事情。用一個標準濾波器平面圖可以用來實現一個相對簡單直接的設計過程。預設的平面模型濾波器元件參數很容易被修改，從而，達到符合設計要求。

常規共模電感器：

線性濾波器防止過度的噪聲從AC線傳導到正在工作的電子設備。通常AC線為防護的重點。

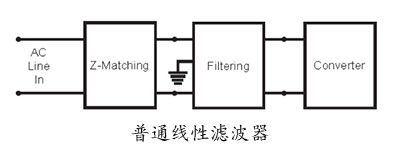

如上圖所示，共模濾波器與AC線之間接阻抗匹配電路，后面再接開關變換器。共模噪聲（大地為參考在兩根線上同時產生的噪聲大小相等方向相同）的方向是從負載流向?yàn)V波器，流向兩條AC線上的共模噪聲已經被充分地衰減了。其結果是從濾波器輸出到AC線的共模噪聲經過阻抗匹配電路衰減得非常微弱了。

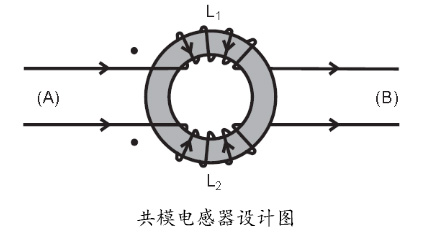

共模濾波器的設計本質上是設計兩個相同的差分濾波器，每個分別作用于同一個磁心，兩邊耦合的是兩個極性一致的電感。對于一個差分輸入電流（從（A）到（B）通過L1和（B）到（A）通過L2），，兩電感間的磁通（大小相等方向相反）耦合為零。

任何電感通過差模信號時，兩個扼流圈未能耦合。它們作為獨立的元件，只有漏感響應差模信號：這個漏感會衰減差模信號。

當電感L1和L2，通過相對于大地方向相同的完全一樣的信號（共模型號），每個扼流圈在同一個磁心上出力的是非零磁通。對于共模信號電感作為獨立的元件運行相互間產生互感：互感的作用使共模信號變?nèi)酢?br/>

想了解更多關于共模電感器設計咨詢?nèi)缦拢?br/>
