共模電感與差模電感-其實識別起來很簡單[頤特電子]

文章出處:責任編輯:人氣:-發表時間:2020-03-26 08:35【

  一、共模電感與差模電感

  共模電感和差模電感都是抗電磁干擾有效的元器件之一,廣泛應用于各種濾波器、開關電源等產品,但是共模電感是用來抑制共模干擾,而差模電感是用來抑制差模干擾,兩種都是比較重要的濾波電感。

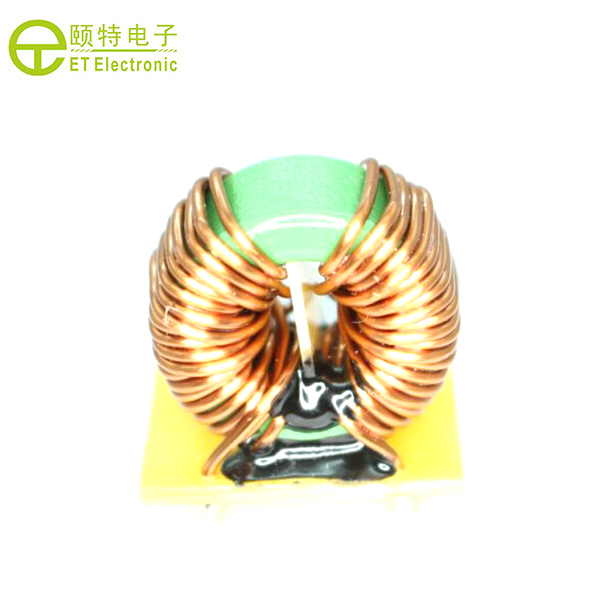

共模電感與差模電感

  二、共模電感與差模電感識別

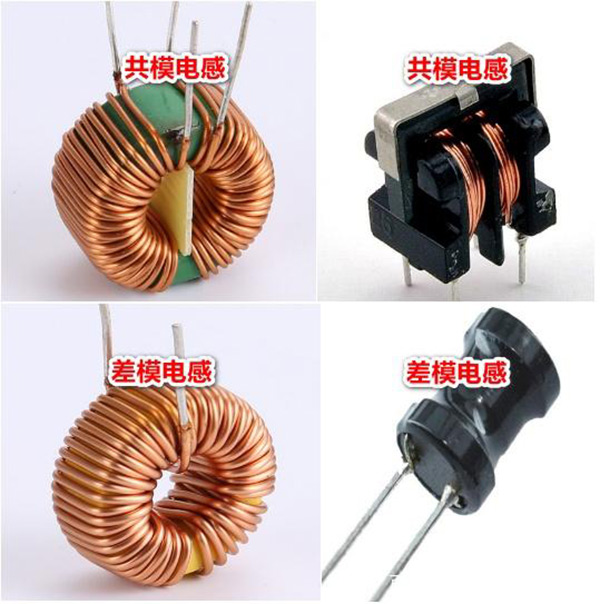

  雖然兩種電感都是濾波電感,但是作用不一樣也就決定了外觀以及繞線方式會有所不一樣,對于共模電感,它是繞在同一鐵心上,并且兩個繞組的線圈直徑和圈數一樣,但是繞向方向相反,一組線圈有兩個引腳,因此共模電感會有4個引腳;而差模電感則是繞在一個鐵心上并且只有一個線圈,因此它只有2個引腳,因此可從引腳數量來區分共模電感和差模電感。如下圖

共模電感與差模電感

  三、共模電感與差模電感應用

  如下圖是某EMI濾波電路部分電路圖,其中L1是共模電感,它有1-4總共四個引腳,而L2和L3是差模電感,它分別有1-2兩個引腳,可以看出差模電感經過交流電源電流,這種差模電感能夠耐很大的交流電流,一般成對出現。

共模電感與差模電感

想要了解更多共模電感與差模電感,歡迎咨詢!
