共模濾波電感-飽和的話會怎么樣[頤特電子]

文章出處：責任編輯：人氣：-發表時間：2020-06-12 08:32【大中小】

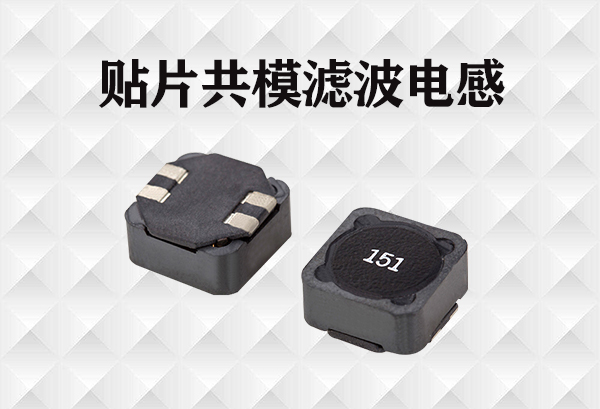

共模濾波電感飽和會怎么樣？面對他們我們要采取哪些措施？

共模電感主要是扼制共模信號的，共模濾波電感的飽和主要有兩種可能，第一經過共模線圈傳給后面負載的電流偏大，已經超過或達到共模電感的額定電流。第二，共模干擾信號的單周期寬度比較大，使得電感電流出現飽和。你可以選擇電感量稍大一點的共模電感（不能太大，否則會降低負載電流）

共模濾波電感磁飽和會怎么樣?

1、關于磁飽和這個問題。磁環電感運用于共模電感中，大多數情況下是不存在飽和的，因為共模電感本身具有兩個大小相同，方向相反，兩個繞組的相互抵消，所以不會存在飽和，如果兩個繞組相差太大，就會存在差模特性，這個時候就會出現飽和了。在單繞組磁環電感中，是會存在飽和的，電流越大，越容易飽和，可以選擇磁導率的更低的材料來做，不過通常不采用這種方式，可以選擇開氣隙的方式來防止磁芯飽和，開氣隙之后可以使電感在使用時更穩定，電感量隨工作電流變化的產生的變化小。不易飽和。所以推薦采用開氣隙的方式來防止磁飽和.

2、Φ=nBS，在磁芯飽和之后B會變小。飽和之后當然是已飽和之后的磁通量來計算。這時磁芯的性能就已經發生了改變，如果是完全是飽和的。那就沒有磁特征啦，就相當于一堆烤干的泥土。

共模磁環電感達到飽和時的狀態？優勢特征：

1、納米晶的高飽和磁感應強度比鐵氧體的好，所以在大電流下不易飽和。

2、分布電容小，因為繞線面積廣，體積小。

3、所用的匝數少，分布參數小。效率較高。

4、溫度比UF系列的要低，別人測過低十度左右。

5、結構靈活，適應好。

共模濾波電感存在的缺點？

1、線圈磁環孔徑小，機器難以穿線，需要人工去繞，費時費力，加工成本高，效率低，就是貴。

2、安裝不便，故障率較高，可以加底座。

3、封裝位置大。

4、發熱比較嚴重，有人實測：90V輸入滿載室溫下，將近90度;
