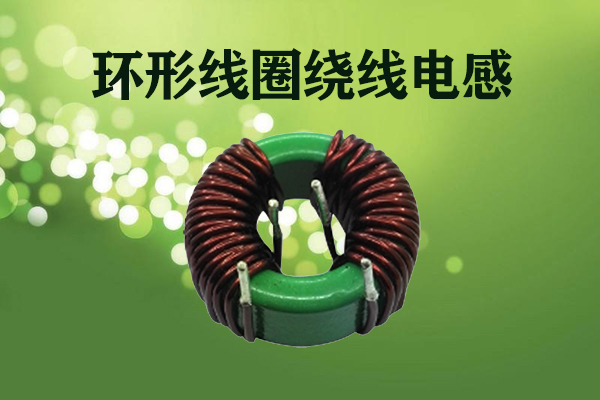

環形線圈繞線電感在當今的電路中應用比較廣泛的一種元件,它的電感量一般只有幾個或幾十個微亨。這種線圈的Q值一般都比較高,大多數是用于高頻電路中。在許多電路中我們都能看到它的蹤影,雖然它的電感量不大,但Q值卻比較高,是高頻電路的最佳選擇。在單層電感線圈的設計中,它的線路纏繞的方式通常采用密繞法、間繞法和脫胎繞法三種。
一、環形線圈繞線電感的繞制方法?
1、單層纏繞法:就是將電感線圈的線匝以單層的方式纏繞在絕緣管道的外表面上,單層纏繞的方法又分為間接纏繞和緊密纏繞,間接纏繞一般用于一些高頻諧振的電路中,因為這種方式的纏繞方法可以將高頻諧振線圖的電容減少,同時還能將其一些特性穩定。緊密的纏繞方式基礎是一些諧振線圈范圍比較小的線圈。
2、多層纏繞法:環形線圈的電感量比較大的,線圈的纏繞方式是多層的纏繞方法,多層的纏繞方法包括密繞和蜂房纏繞兩種類型,密繞的方式排列比較緊密,需要一層一層的分布,它纏繞的線圈產生的電容比較大,蜂房纏繞的方式是在一定角度上進行排列,它的排列不是非常平整,但是跟緊密的纏繞方法相比較,它的電容比較小。
二、環形線圈繞線電感的注意事項?
繞法注意事項:
1、根據電路需求,選定繞制方法
在繞制空心電感線圈時,要根據電路的請求,電感量的巨細以及線圈骨架直徑的巨細,斷定繞制方法。間繞式線圈適合在高頻和超高頻電路中運用,在圈數少于3圈到5圈時,可不必骨架,就能具有較好的特性,Q值較高,可達150-400,穩定性也很高。單層密繞式線圈適用于短波、中波回路中,其Q值可達到150-250,并具有較高的穩定性。
2、繞制線圈抽頭應有顯著象征
帶有抽頭的線圈應有顯著的象征,這樣對于裝置與修理都很方便。
3、確保線圈載流量和機械強度,選用恰當?shù)膶?dǎo)線
線圈不宜用過細的導線繞制,避免添加線圈電阻,使Q值降低。導線過細,其載流量和機械強度都較小,簡單燒斷或碰斷線。所以,在確保線圈的載流量和機械強度的前提下,要選用恰當?shù)膶?dǎo)線繞制。
4、不一樣頻率特色的線圈,選用不一樣的磁芯材料
工作頻率不一樣的繞線電感線圈,有不一樣的特色。在音頻段作業的電感線圈,通常選用硅鋼片或坡莫合金為磁芯材料。低頻用鐵氧體作為磁芯資料,其電感量較大,可高達幾亨到幾十亨。在幾十萬赫到幾兆赫之間,如中波廣播段的線圈,通常選用鐵氧體芯,并用多股絕緣線繞制。頻率高于幾兆赫時,線圈選用高頻鐵氧體作為磁芯,也常用空心線圈。
想要了解更多環形線圈繞線電感,歡迎咨詢!
