繞線電感的額定電流-[頤特電子]告訴你怎么計算

文章出處：責任編輯：人氣：-發表時間：2020-04-23 09:42【大中小】

　　繞線電感的額定電流是怎么計算的呢？頤特電子給大家介紹以下幾點！

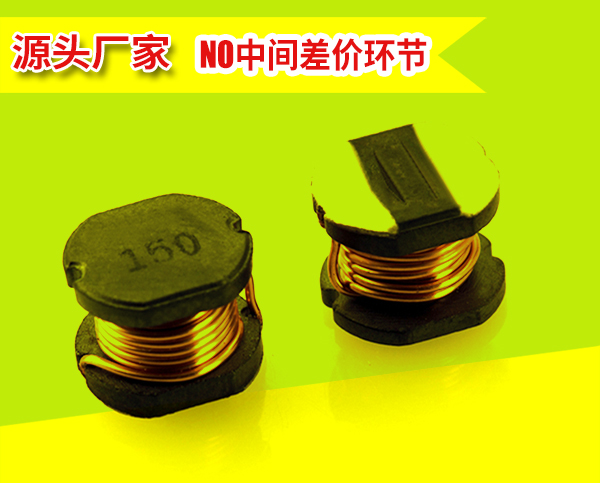

　　一、什么是繞線電感？

　　電感器(Inductor)是能夠把電能轉化為磁能而存儲起來的元件。電感器的結構類似于變壓器，但只有一個繞組。電感器具有一定的電感，它只阻礙電流的變化。如果電感器在沒有電流通過的狀態下，電路接通時它將試圖阻礙電流流過它;如果電感器在有電流通過的狀態下，電路斷開時它將試圖維持電流不變。電感器又稱扼流器、電抗器、動態電抗器。

　　主要參數電感的主要參數有電感量、允許偏差、品質因數、分布電容及額定電流等。

　　二、繞線電感的額定電流有兩個參考點：

　　1、以電感量變化:隨著通過電感的電流的增加，磁密度會增加，當達到磁飽和時，繞線電感的感量會急速下降，一般以感量下降30%時的電流值為標準。

　　2、以電感表面溫度變化:隨著通過電感的電流的增加，由于電感內阻DCR的存在，

　　電感會發熱，一般以當電感表面溫度達到+40C時(環境溫度20C)的電流值為標準。

　　一般廠家都是以二者的較小值為額定電流值，功率電感一般第2個值會小于第1個值。同時由于電感溫升會導致磁材飽和密度下降,導致相同的繞線電感在高溫環境時比低溫環境的飽和電流要小，因此估算第2個電流比第1個電流值更為重要。

　　根據國標GB4706.1-1992/1998規定的電線負載電流值: Imm2 的銅線負載電流為6-8A，也即直徑為Imm的銅線負載電流為5-7A，為保險我們?nèi)≈禐?A。

　　三、繞線電感計算經驗公式： Ik=D*5*Q IR:電感額定電流(單位A)D:電感線徑(單位mm)Q:線股數

　　此公式經實踐驗證是比較準確的。

　　四、繞線電感的額定電流按下式計算：

　　電感線圈公式：阻抗=2 * 3.14159 * F(工作頻率)* 電感量(H)，設定需用360ohm 阻抗，因此：電感量(H)=阻抗÷(2*3.14159)÷ F(工作頻率)=360÷(2*3.14159)÷ 7.06=8.116H據此可以算出繞線圈數：圈數=[電感量* { (18*圈直徑(吋))+(40 * 圈長(吋))}] ÷ 圈直徑(吋)圈數=[8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心電感計算公式空心電感計算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D——線圈直徑N——線圈匝數d——線徑H——線圈高度W——線圈寬度單位分別為毫米和mH。

想要了解更多繞線電感的額定電流，歡迎咨詢！
