tdk貼片共模電感-為什么共模電感能防EMI[頤特電子]

文章出處：責任編輯：人氣：-發表時間：2020-05-13 09:09【大中小】

　　什么是共模電感？TDK共模電感的工作原理是什么樣的？帶著這些問題，我給大家詳細介紹一下關于tdk貼片共模電感的相關信息。

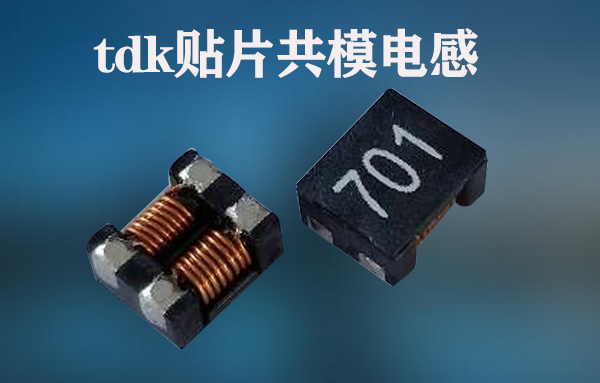

　　tdk貼片共模電感也叫共模扼流圈，它屬于濾波器的一個部分，主要起著EMI濾波的作用，從事過電子產品工程師的人就了解，在一個電路中有各種電流通過電路板線路，那在這些線路中每個通過電流的線就會生產一個個小的電磁場，這些電磁場會造成電磁輻射污染，而且影響其他電子設備正常工作。那么共模電感就會起到一個抑制高速信號線產生的電磁波向外輻射發射的作用。

　　為什么共模電感能防EMI？要弄清楚這點，我們需要從共模電感的結構開始分析。

　　tdk貼片共模電感的濾波電路，La和Lb就是共模電感線圈。這兩個線圈繞在同一鐵芯上，匝數和相位都相同(繞制反向)。這樣，當電路中的正常電流流經共模電感時，電流在同相位繞制的電感線圈中產生反向的磁場而相互抵消，此時正常信號電流主要受線圈電阻的影響(和少量因漏感造成的阻尼)；當有共模電

　　流流經線圈時，由于共模電流的同向性，會在線圈內產生同向的磁場而增大線圈的感抗，使線圈表現為高阻抗，產生較強的阻尼效果，以此衰減共模電流，達到濾波的目的。

　　事實上，將這個濾波電路一端接干擾源，另一端接被干擾設備，則La和C1，Lb和C2就構成兩組低通濾波器，可以使線路上的共模EMI信號被控制在很低的電平上。該電路既可以抑制外部的EMI信號傳入，又可以衰減線路自身工作時產生的EMI信號，能有效地降低EMI干擾強度。

　　國內生產的一種小型共模電感，采用高頻之雜訊抑制對策，共模扼流線圈結構，訊號不衰減，體積小、使用方便，具有平衡度佳、使用方便、高品質等優點。廣泛使用在雙平衡調音裝置、多頻變壓器、阻抗變壓器、平衡及不平衡轉換變壓器...等。

　　還有一種共模濾波器電感/EMI濾波器電感采用鐵氧體磁心，雙線并繞，雜訊抑制對策佳，高共模噪音抑制和低差模噪聲信號抑制，低差模噪聲信號抑制干擾源，在高速信號中難以變形，體積小、具有平衡度佳、使用方便、高品質等優點。廣泛使用在抑制電子設備EMI噪音、個人電腦及外圍設備的 USB線路、DVC、STB的IEEE1394線路、液晶顯示面板、低壓微分信號...等。

想要了解更多tdk貼片共模電感，歡迎咨詢！
