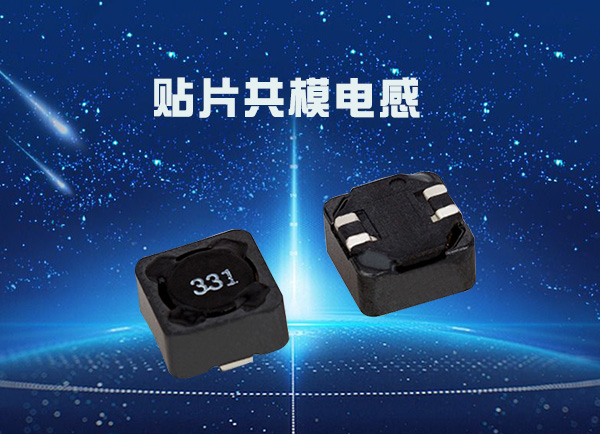

貼片共模電感命名，貼片共模電感又可以叫做共模濾波器或電源濾波器。共模電感是一個以鐵氧體為磁芯的共模干擾抑制器件。CMC系列共模電感采用鐵氧體磁 心。雙線并繞。低差模噪聲信號抑制干擾源 ,耦合系數大。對高速差分信號影響小,在高連信號中難以變形。對高頻共模噪音有良 好的抑制作用。同時具備更小的外形尺寸。此系列共模電感適用于對空間要求苛刻的筆記本電腦、數碼攝像機等設備。

　　共模電感是繞在同一鐵心上的圈數相等、導線直徑相等、 繞向相反的兩組線圈。貼片共模電感針對不同的噪聲水平和信號頻 率.批量生產67歐姆~ 2.2k歐姆范圍內0805和1206兩個封裝共14個大批量生產型號。特點是:由于同一鐵心上的兩組線圈的繞向相反. 所以鐵心不怕飽和。市場上用的最多的磁芯材料是高導鐵氧體材料。下面頤特電子就為大家介紹下貼片共模電感命名：

　　貼片共模電感命名方法

　　CMC 0805 S — 900 T

　　1、CMC:貼片共模電感

　　2、0805：外型尺寸代號。0805(2.0×1.2mm)，1206(3.2×1.6mm)；

　　3、標稱阻抗：900=90Ω；371=370Ω；102=1000Ω；

　　4、包裝類型：T—卷盤包裝 注：CMC 系列產品阻抗公差精度均為±25%。

想要了解更多貼片共模電感命名，歡迎咨詢！
