共模電感也叫共模扼流圈，被廣泛應用在電腦的開關電源以及內部，其抗噪聲以及EMI濾波的作用，用于抑制高速信號線產生的電磁波向外輻射發射。下面頤特電子將會做一個關于貼片共模電感詳細講解，今天從其設計考慮以及性能特點講起。

　　根據共模電感的額定電流、直流電阻、以及其特定頻率下的阻抗值的要求，一般從以下幾個方面進行設計。

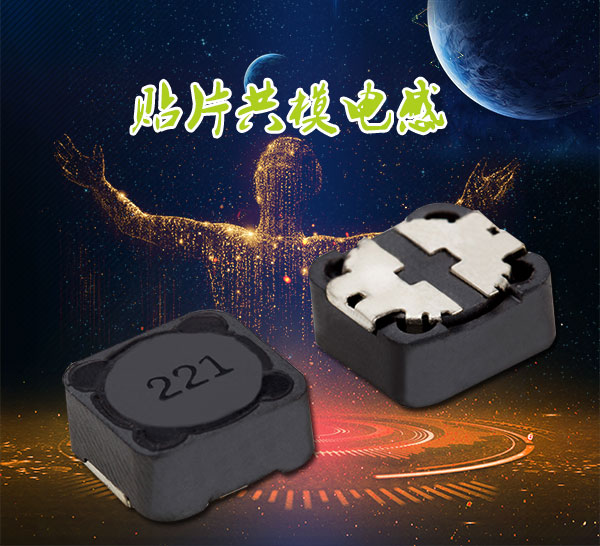

　　貼片共模電感詳細講解

　　1. 根據阻抗先計算出需要共模電感的最小電感值。

　　2. 選擇合適的磁芯材料以及磁芯尺寸。

　　3. 根據參數確定繞制線圈多的匝數。

　　4. 根據要求不同如溫度、性價比選擇合適的導線。

　　共模電感的性能特點具體有以下幾點

　　1. 高導磁率：共模電感導磁率是鐵氧體的5-15倍，因此具有更大的插入損耗，對傳導干擾的抑制作用要大于鐵氧體。

　　2. 高飽和磁感應強度：在電路中電流強干擾的場合不易磁化到飽和。

　　3. 優異的溫度穩定性：在較大溫度波動的情況下，性能變化率比鐵氧體要低，具有優良的穩定性，性能變化趨于線性。，

　　貼片共模電感詳細講解，共模電感是電路中必不可少的一類電子元器件，其起到的作用也是非常的關鍵，想要了解更多共模電感，歡迎咨詢！
