貼片繞線電感選型-四個關鍵因素[頤特電子]

文章出處：責任編輯：人氣：-發表時間：2020-03-24 10:06【大中小】

　　元器件選型應該是工程師在設計時的必須步驟。而選擇合適的的電感器可以幫助射頻接收機更加高效地處理信號，更好的扼制更多峰值噪聲，而選擇電感器時需要綜合考慮多個參數。那么貼片繞線電感選型要注意哪些地方呢？

　　貼片繞線電感選型涉及到這樣一些關鍵參數：安裝方式（表貼式或直插式）、電感值、電流額定值、直流電阻(DCR)、自諧頻率(SRF)、品質因數和溫度額定值。在應用中，電感器通常追求小尺寸，但給定應用中電感器的尺寸常常受到物理定律的限制。電感值和電流額定值是其尺寸的主要決定因素，之后可再對其他參數進行優化。

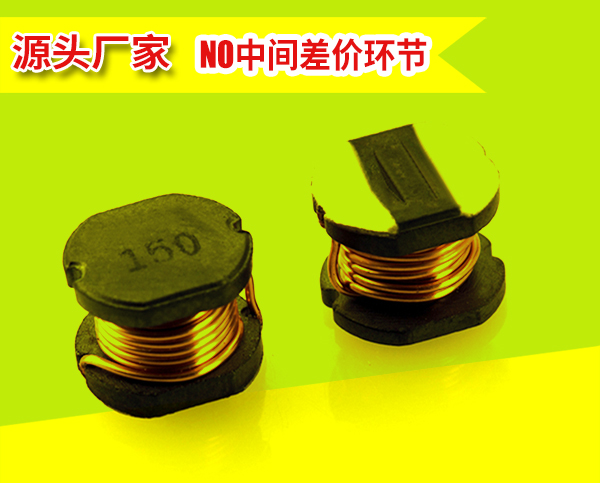

　　貼片繞線電感選型

　　關鍵一、決定電感值的因素

　　若將電感器用作一個簡單的單元件(第一級)高頻扼流圈，則應根據需要扼制的峰值噪聲頻率進行選擇。在電感器的自諧頻率(SRF)下，串聯阻抗將達到最大值。因此，要選擇一個簡單的射頻扼流圈就應尋找一個SRF接近所需扼流頻率的電感器。

　　對于高階濾波器，每個元件的電感值必須根據濾波器的截止頻率(低通和高通濾波器)或帶寬（通濾波器）計算。進行這些計算時通常會用到商用電路模擬軟件，如SPICE、AWR的MicrowaveOffice和Agilent的Genesys或ADS。

　　對于調諧電路或阻抗匹配，嚴格的電感公差是必需的。

　　關鍵二、電流要求決定直流電阻

　　貼片繞線電感電流額定值和DCR密切相關。在多數情況下，如果所有其他參數保持均等，則需要選取較大尺寸的產品來降低DCR。

　　關鍵三、能讓電感器工作的自諧頻率

　　SRF的計算公式為：

　　在扼流圈的應用中，SRF能夠最有效地阻斷信號的頻率。在低于SRF的頻率下，阻抗隨頻率增大而增大。在SRF下，阻抗達到最大值。在高于SRF的頻率下，阻抗隨頻率減小而減小。對于高階濾波器或阻抗匹配應用，在接近要求的頻率時，擁有一條較為平緩的電感曲線(恒定電感與頻率的曲線)更為重要。這就要求選擇一個SRF遠遠高于設計頻率的電感器。根據以往經驗，可選擇一個SRF比工作頻率高10倍(10×)的電感器。一般而言，電感值的選擇通常決定了SRF，反之亦然。由于繞線電容增加，電感值越高，SRF就會越低。

關鍵四、電感和阻抗與頻率的關系。

想要了解更多貼片繞線電感，歡迎咨詢！
