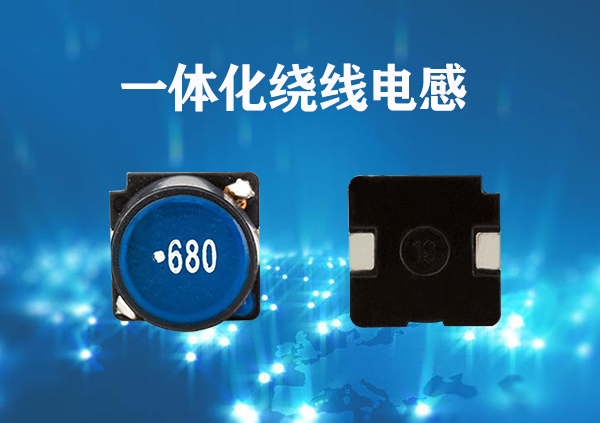

一體化繞線電感包括磁體和繞組本體，所述磁體系將繞組本體埋入金屬磁性粉末內部壓鑄而成，SMD引腳為繞組本體的引出腳直接成形于座體表面，本實用新型有較傳統電感更高的電感和更小的漏電感;電感為SMD結構設計，使用時既不會損壞電感，又能提高生產效率。
一體化繞線電感產品在現在的絕大多數電子產品中都有應用，只有安裝了電感，我們的電子產品在使用時才不會出現因?yàn)殡娏鲉?wèn)題導致設備輕易的損壞。隨著電感行業的發展，制造技術和研發技術的提高，電感產品也在不斷升級換代，一體化繞線電感是更新?lián)Q代后出來的新的產品，適用范圍更加廣泛。
成型機的壓力的選取，壓力大了會把線圈的漆皮損壞，壓力不夠，生產出來的產品不飽滿，有缺角等不良，經過大量的試驗，統計數據篩選出既能滿足產品質量，生產效率及良品率比較好的數據
手機用電感器技術的進步已經在包裝厚度上顯現了出來，例如，從兩三年前2mm到現在的1mm.該技術的顯著改善讓靠超薄元件支持器件的微型化趨勢持續吸引著全球電子產品消費市場。即便如此，單純靠使用較小的電感器也不是一個完善的解決方案。
想要了解更多一體化繞線電感，歡迎咨詢！
