磁環電感中磁珠磁環的主要失效機理是

文章出處:責任編輯:人氣:-發表時間:2018-07-23 09:32【

磁環電感中磁珠磁環的主要失效機理是



磁環電感】簡介:

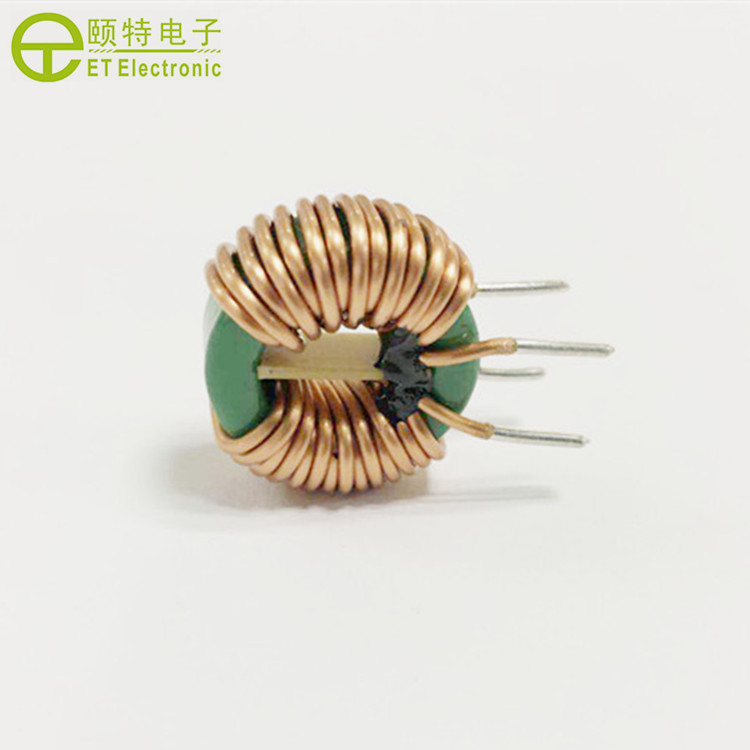

2018711日,全球有名的磁性元件解決方案供應商,瑞格精密(RIGIR)發布一類全新的方形扁平線磁環電感:該磁環電感使用1.0*2.0扁平線,導線的截面可100%使用,可代替T31尺寸磁環電感,繞線空間比圓形線占用減少30%。高頻特性優良,在150KHZ,200KHZ,電感衰減分別小于10%,20%。封閉情況下,無風冷無水冷,可通過10A(MAX)電源。適合1000W-2000W大功率電源,輕松解決150K-300K頻率EMC。



與傳統磁環電感相比,一方面,磁環電感具有更高的電感和更小的漏電感,而且磁環電感的全封閉結構磁屏蔽效果好,磁環電感可有效降低電磁干擾,而且由于磁芯與繞線緊密,所以可避免發生噪音;另一方面,由于磁環電感采用的是機器生產,因此產品品質、生產效率都比傳統電感要好,而且造價也比較穩定。


磁環電感磁珠磁環的主要失效機理是機械應力和熱應力。作為導磁材料,磁珠磁環的脆性較強,在受到外部機械應力(如沖擊、碰撞、PCB翹曲)的時候,磁珠本體易出現裂紋。因此磁珠和磁環的使用需要注意以下事項:

1.磁環電感磁環在導線上安裝后,需要進行固定,固定材料使用硅膠,熱熔后粘接方式固定;

2.磁珠的失效機理之一是熱失效,失效的原因是磁珠上通過了較大的電流,電流在磁珠的直流電阻Rdc上產生熱耗(Q=I2*Rdc),熱量較大不能及時被散掉,會導致磁珠整體受熱不均勻,從而產生內應力導致出現裂紋,裂紋的出現,使導磁材料的導磁性能受到損傷,因此高頻波動信號在導磁材料上的磁力線傳輸受到影響,使濾波效果變差。



頤特電子近年來推出的這款磁環電感儲能量大、無磁漏,且具有優異的直流偏置性能,可應用于PFC電路、直流電抗器、反激式變壓器、多回路扼流圈等領域。
