特斯拉線圈又叫泰斯拉線圈，因為這是從“Tesla”這個英文名直接音譯過來的。這是一種分布參數高頻共振變壓器，可以獲得上百萬伏的高頻電壓。特斯拉線圈的原理是使用變壓器使普通電壓升壓，然后經由兩極線圈，從放電終端放電的設備。通俗一點說，它是一個人工閃電制造器。在世界各地都有特斯拉線圈的愛好者，他們做出了各種各樣的設備，制造出了眩目的人工閃電。本文為大家分享用電蚊拍改裝特斯拉線圈的方法。

　　電蚊拍改裝特斯拉線圈原材料

　　0.5mm-1mm銅質漆包線100米

　　8cm直徑PVC管30cm

　　埋墻里的電線（實心銅棒那種）3M

　　絕緣膠布若干

　　普通電線若干

　　金屬箔紙若干（箔紙膠帶最好了）

　　工具若干

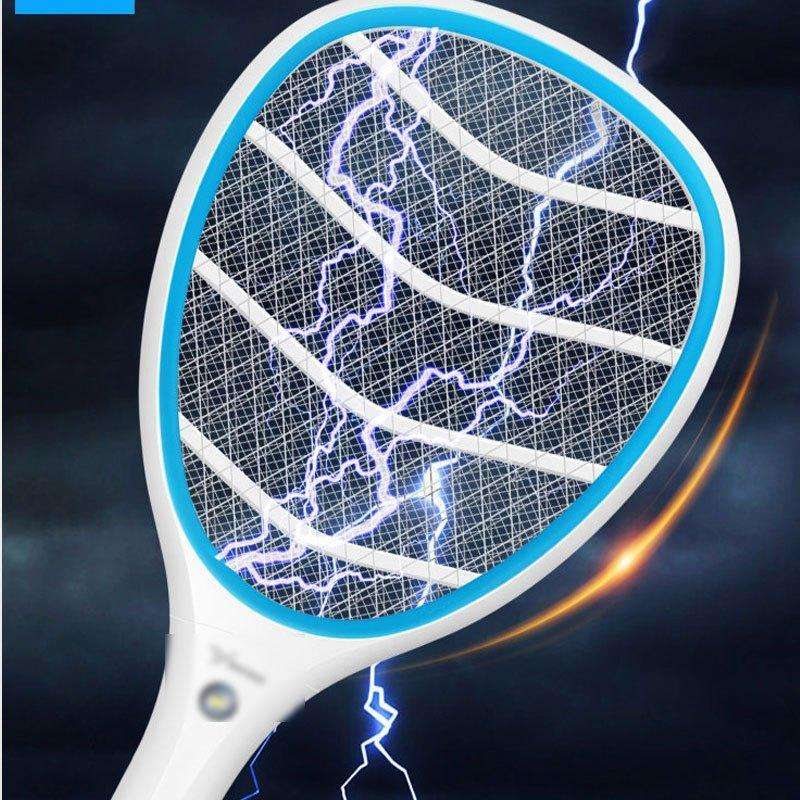

　　電蚊拍一個（2500伏的，40塊左右的，質量一定要好，要不電壓上不去）

　　釘子若干

　　40x50，1cm木板一塊

　　電蚊拍改裝特斯拉線圈步驟

　　首先肢解電蚊拍，取下電路板，用螺絲釘固定在木板上。（電路板上面有螺絲釘洞的）

　　找一個瓶蓋，兩端插入釘子，兩個釘子中間隔0.5mm的間隔。這是控制高速開斷路的打火器

　　把包在墻里的硬電線做成這樣，這個具體怎么繞不用多說吧。

　　右邊的膠布就是錫箔膠布，粘膠的那一面也可以導電，簡直是極品啊。

　　電路這樣接，我具體解釋一下：

　　淡黃色帶綠色條紋的那根軟線，一頭刨開，粘在錫箔上面。上面再蓋一層錫箔。

　　這一層錫箔是讓PVC管線圈接地用的。

　　深黃色帶插頭的這根是給電池充電用的，跟電路板上對應的線連接。

　　插頭嘛買個垃圾插座拆了就行。

　　藍色的線圈是通過一根釘子和一根筷子固定在木板上的。

　　電路板接出來的線有兩種：綠色的是低壓，紅色的是高壓。分別接在線圈的兩端，中間接打火器。

-THE END -
