如何選擇可調電感的型號是很多工程師關心的問題,我們知道,電感是被動元件,在電路中配合電容電阻等元件使用,完成濾波、升降壓、諧振、選頻等作用,以下介紹電感的種類及基本參數:

按結構分類

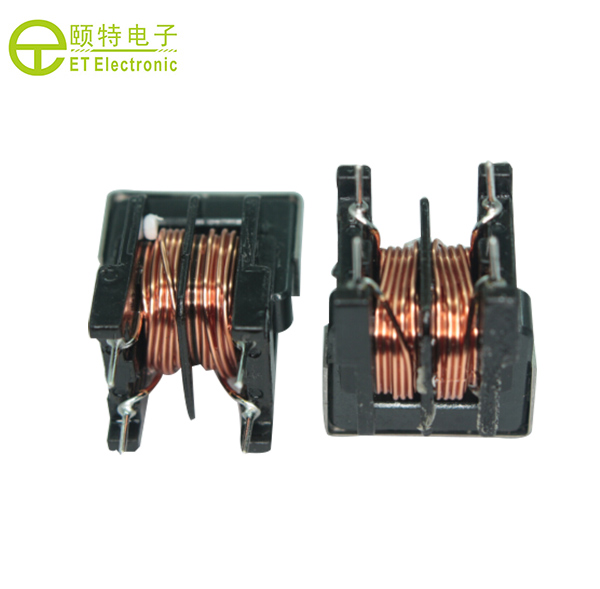

電感器按其結構的不同可分為線繞式電感器和非線繞式電感器(多層片狀、印刷電感等),還可分為固定式電感器和可調電感器。

按貼裝方式分:有貼片式電感器,插件式電感器。

按工作頻率分類:電感按工作頻率可分為高頻電感器、中頻電感器和低頻電感器

按用途分類:電感器按用途可分為振蕩電感器校正電感器、阻流電感器、濾波電感器、隔離電感器、被償電感器等。

可調電感器電源中改變電感大小的方法通常有兩種方法。

一:方法是采用帶螺紋的軟磁鐵氧體,改變鐵心在線圈中的位置;

二:采用滑動開關,改變線圈匝數,從而改變電感器的電感量。這兩種方法的缺點,是有可動部分,只能

手動調節,不能自動控制。在具體的電源設備是利用鐵心和線路結合的方法,來改變電感器的電感大小,

有以下三種方法。

a:飽和電感法

在鐵心上繞兩個繞組,一個是工作繞組,通交流;另一個是控制繞組,通直流,改變控制繞組中直流電流的大小,就可以改變鐵心的飽和程度,從而改變工作繞組的等值電感大小。這種方法比較早期,飽和電感器和磁放大器的工作原理就建立在這種飽和電感法的基礎上。

b:開關控制電感法

在電感器電路中串聯一個雙向晶閘管開關,通過雙向晶閘管的導通和關斷來改變電感器的等值電感大小。國內外大量研究開發和生產的正弦能量分配器式交流穩壓電源,就建立在這種開關控制電感法的基礎上。

C:正交鐵心控制電感法

把C型鐵心的一半旋轉90°和另一半對接,一半鐵心上繞工作繞組,通交流;另一半鐵心上繞控制繞組;通直流。改變直流電流大小,就可以連續改變工作繞組的電感大小,。在開關電源、逆變電源、交流穩壓電源和電力交流串聯補償器和移相器中應用。日本把這種叫正交形狀軟磁鐵氧體鐵心,稱為SX型鐵心。

想要了解更多電感器的歡迎咨詢！
