繞線磁珠電感-選型要點請注意[頤特電子]

文章出處:責任編輯:人氣:-發表時間:2020-01-13 08:30【

繞線磁珠電感,電子人都知道,磁珠是被動元器件家族的一個分支,磁珠等效于電阻和電感并聯,但電阻值和電感值都隨頻率而變化。

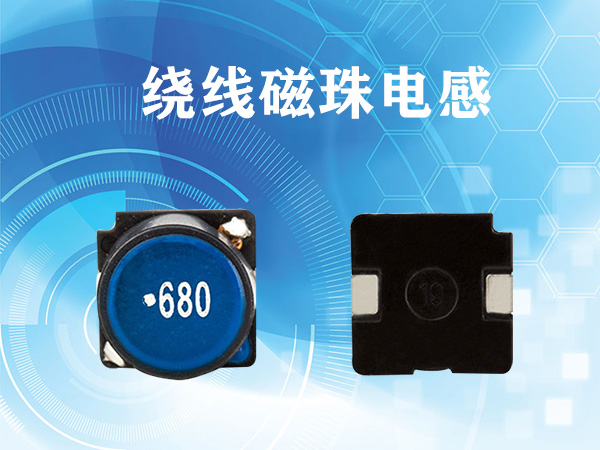

繞線磁珠電感

磁珠在電路中的符號就是電感,而且在電路功能上,磁珠和電感的原理相同,可謂一對好基友,他們之間的不同在于頻率特性(磁珠有更好的高頻率波特性,能夠提高調頻濾波效果)。?

繞線磁珠電感從構成上來看,磁珠是由氧磁體組成,而電感則是由磁芯和線圈組成。從原理上來看,磁珠是把交流信號轉化為熱能,電感是把交流存儲起來并緩慢釋放出去。從功能上來看,磁珠是用來吸收超高頻信號(例如RF電路,PLL,振蕩電路等),而電感是一種儲能元件,用在LC振蕩電路、中低頻濾波電路等,其應用頻率范圍很少超過50MHz。???

磁珠的應用場景分為電源線去噪和信號線去噪這兩種,因此繞線磁珠電感選型也要區別對待:用于電源線去噪時應注意以下幾點:?第一,你要知道開關電源的工作頻率。一般來講,電源產生的輻射EMI噪聲,通常在小于?100MHz-300MHz之間。?因此,選磁珠要選峰值頻率小于300MHz低頻型的磁珠。第二,你要知道電源的工作電流。對于那些放置于開關或非直流信號的磁珠,通常要講交流信號轉換有效值,以此來選擇磁珠的額定電流。額定電流值也是電源線磁珠最大的選擇要點。?第三,在滿足排版空間設計要求的情況下,你要盡力選擇大大大大大大大尺寸的磁珠。第四,用電源線去噪的磁珠,DCR也是十分關鍵的參數。尤其是對于電池供電的便攜設備,應盡量選用DCR小的磁珠,以提高電源效率。?第五,磁珠的抗阻曲線要盡量平坦。這樣才能保證最大限度地濾除電源的高次諧波噪音。???

用于信號線去噪?應注意以下幾點:第一,搞清楚信號的工作頻率。原則上磁珠的阻抗峰值頻率應至少高于信號的有效帶寬,否則會影響影響信號完整性,從而影響到系統的正常工作。第二,要知道信號電流。大多數信號(比如視頻信號)并沒有太大的電流輸出,選型時不需要考慮磁珠的額定電流。但部分信號(比如音頻信號)是有功率輸出的,在這種情況下就要考慮輸出電流。用于信號線的磁珠,通常不需要考慮磁珠DCR,磁珠的尺寸要越小越好。最后就是磁珠的阻抗曲線要盡量陡峭,以避免影響信號完整性。???

 想要了解更多繞線磁珠電感,歡迎咨詢!
