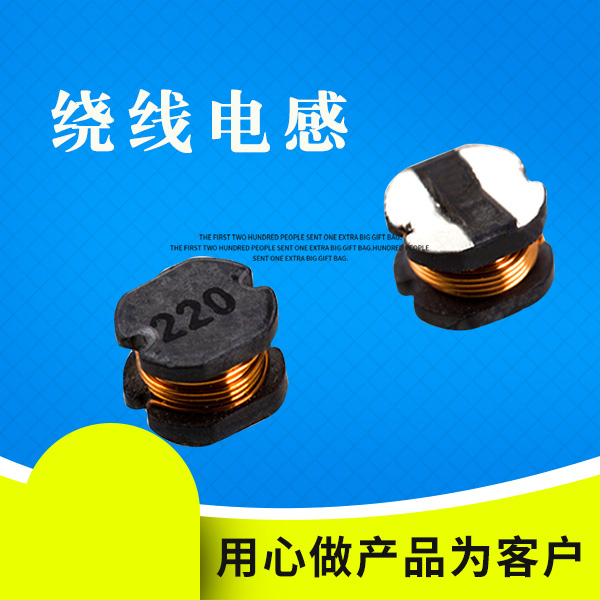

繞線濾波電感是用絕緣導線（漆包線、紗包線、***導線等）一圈緊靠一圖地繞制而成.在交流電路中，線圈有阻礙交流電流通過的作用，而對穩定的直流電壓卻不起作用（線罪狀本身直流電阻例外）。所以繞線電感可以在交流電路中作阻流、變壓、交連、負載等。當線圈和電容配合是時可作調諧、濾波、選頻、分頻、退耦等。

　　繞線濾波電感在電路中常用英文字母“L”表示，電感量的單位是“亨利”，簡稱亨，常用英文字母“H”表示；比亨小的單位為毫亨，用英文字母mH表示；更小單位為微亨，用英文字母H表示。它們之間的關系為：1H=103mH=106uH.（1）自感與互感。當交流電流通過電感線圈時，將在電感的周圍產生交變磁場，這個磁場能穿過線圈，并且在電感中產生感應電動勢。自感電動勢的大小與磁通量的線的特性有磁，這種特性用自感系數來表示。電感受。電感受量是表示電感數值大小的量，一般稱之為電感。

　　繞線濾波電感工作原理：繞線電感中的自感電動勢的方向?qū)⒁璧K原磁場的變化，這是因?yàn)樵械拇艌鍪蔷€圈中的電流產生的，自感受電動熱阻礙通過線圈的電流發生變化，這種阻礙作用就是電感的感抗，其單位歐姆（）。感抗的大小與線圈的電流感量的大小和通過繞線電感的交流頻率有關，電感量越大，他所形成的感抗也就越大。同一電感量下，交流電流的頻率越高，感抗也就越大。它們的關系可下列公式說明：XL=2fL式中XL——感抗；f——電流的頻率；L ——電感量。

想要了解更多繞線濾波電感歡迎咨詢！
