色環貼片電感-怎么判斷電感大小[頤特電子]

文章出處:責任編輯:人氣:-發表時間:2020-01-12 08:35【

  色環貼片電感作為一種很重要的元器件,在許多電感廠家中經常會遇到!

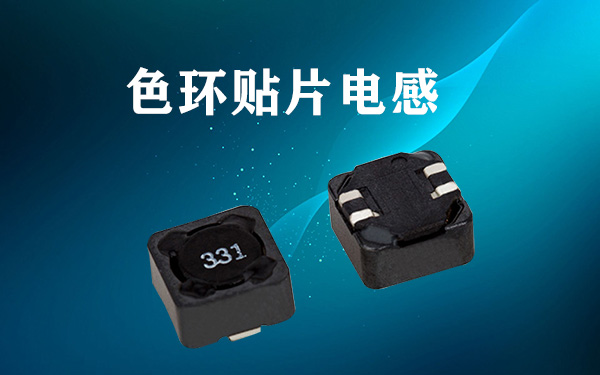

色環貼片電感

  色環貼片電感的計算公式

  加載其電感量按下式計算:電感線圈的計算公式

  阻抗 = 2 * 3.14159 * F(工作頻率) * 電感量(mH),設定需用 360ohm 阻抗,因此:

  色環貼片電感的電感量(mH) = 阻抗 (ohm) ÷ (2*3.14159) ÷ F (工作頻率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH

  據此可以算出繞線圈數:

  圈數 = [電感量* { ( 18*圈直徑(吋)) + ( 40 * 圈長(吋))}] ÷ 圈直徑 (吋)

  圈數 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈數

  色環電感的電感量計算公式

  色環電感的電感量計算公式:L(mH)=(0.08D.D.N.N)/(3D+9W+10H)

  色標法判斷色環電感的電感量?

  然而色標法既用色環表示電感量,其單位為微亨(μH),用色標法表示的電感外型比色碼電阻大,但各個色環表示的含義以及讀電值的方法都和色環電阻一樣,只是單位不同而已。

  品質因數用字母Q來表示,Q可以理解為當線圈在某一頻率的交流電壓下工作時,線圈所呈現的感抗和線圈直流電阻的比值。Q值越高,說明電感的效率越高。

  額定電流同時稱作標稱電流,是一個電感允許通過電流的最大值,是使用電感時必須注意的重要參數之一。

  不同的貼片功率電感其額定電流的大小不同。選用電感的時候要注意實際流過它的電流不得超過其額定電流值,否則電感將有燒壞的危險。

  色環貼片電感的判斷沒有一個絕對的標準,只要找到一種合適的方法就好了!

想要了解更多貼片色環電感,歡迎咨詢!
