四腳電感線圈-它的工作原理，你想知道嗎？[頤特電子]

文章出處：責任編輯：人氣：-發表時間：2019-08-09 11:30【大中小】

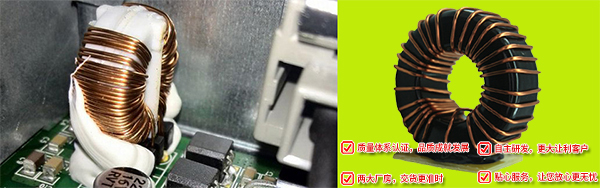

電感器用絕緣導線繞制的各種線圈稱為電感。用導線繞成一匝或多匝以產生一定自感量的電子元件，常稱四腳電感線圈。

同樣的一個道理，當電流通過線圈會產生磁場，而在四腳電感線圈中電流的增加將同時把磁場強度也一并的增加，但是這個增加不是無限度的。在線圈的導磁體內磁場達到某一限度以后，電流的增強也同樣不能使得磁場強度增加。這時，我們也認為在這個線圈和水里的鹽一樣已經達到了“飽和”狀態，我們可以將之稱為“磁飽和”，而能夠使這個電感達到磁飽和時的電流強度，被認為是該電感的飽和電流。

電感磁飽和的原因：電子圍繞著原子外層軌道旋轉，電子在每一層的旋轉過程中都會產生微弱的磁場，每一層的磁場都是不一樣的，所以方向也不同，但其中的作用力為零，沒有磁性。當一線圈通電流，同樣會產生磁場，磁力線穿過磁性材質以后，電子開始轉動，四腳電感線圈產生的磁力線被消除，線圈電流越加大，磁性材料電子就會更多改變的旋轉方向，所有都會磁性材料電子旋轉方向都相同時，磁飽和因此而產生。

影響線圈的磁飽和的因素有：當材質的磁路截面積越大，流過的電流越小，線圈匝數越小，就越不容易磁飽和；反之當材質的磁路截面積越小，流過的電流越大，線圈匝數越大，就越發容易達到磁飽和。所以功率越大的變壓器，體積就越大(磁路截面積大)；大電流濾波電感中有很大的直流電流，很容易出現磁飽和。除了用線圈的外形外，磁路中還要加入空氣隙，也可以增大磁阻，避免出現磁飽和。
