什么雙繞線共模電感能防EMI?要弄清楚這點,我們需要從共模電感的結構開始分析。

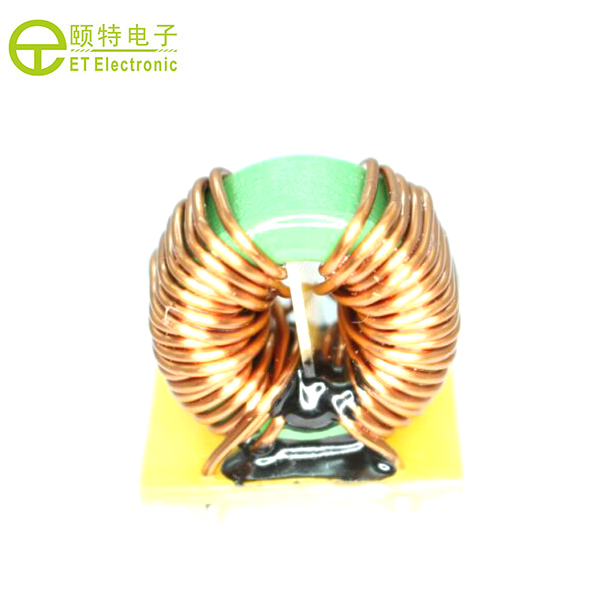

雙繞線共模電感的濾波電路,La和L山就是雙繞線共模電感線圈。這兩個線圈繞在同一鐵芯上,匝數和相位都相同繞制反向)。這樣當電路中的正常電流流經共模電感時,電流在同相位繞制的電感線圈中產生反向的磁場而相互抵消,此時正常信號電流主受線圈電阻的影響(和少置因漏感造成的阻尼);當有共模電流流經線圈時,由于共模電流的同向性,會在線圈內產生同向的磁場而增大線圈的感抗,使線圈表現為高阻抗,產生較強的阻尼效果,以此衰減共模電流,達到濾波的目的。
事實上,雙繞線共模電感將這個濾波電路一端接干擾源,另一端接被干擾設備,則La和C1,Lb和C2就構成兩組低通濾波器,可以使線路上的共模EMI信號被控制在很低的電平上。該電路既可以抑制外部的信號傳入,又可以衰減線路自身工作時產生的EMI信號,能有效地降低EMI干擾強度。國內生產的一種小型共模電感,采用高頻之雜訊抑制對策,共模扼流線圈結構,訊號不衰減,體積小、使用方便,具有平衡度佳、使用方便、高品質等優點。
對理想的雙繞線共模電感模型而言,當線圈繞完后,所有磁通都集中在線圈的中心內。但通常情況下環形續圈不會繞滿一周,或澆感。因此,雙繞線共模電感一般也具有一定的差模干憂衰減能力。
想了解更多歡迎咨詢;
