按電感形式分類:固定電感、可變電感。
按導磁體性質分類:空芯線圈、鐵氧體線圈、鐵芯線圈、銅芯線圈。按工作性質分類:天線線圈、振蕩線圈、扼流線圈、陷波線圈、偏轉線圈。
按繞線結構分類:?jiǎn)螌泳€(xiàn)圈、多層線圈、蜂房式線圈。
1、電感量L
電感量L表示線圈本身固有特性,與電流大小無關。除專門的電感線圈(色碼電感)外,電感量一般不
專門標注在線圈上,而以特定的名稱標注。
2、感抗XL
電感線圈對交流電流阻礙作用的大小稱感抗XL,單位是歐姆。它與電感量L和交流電頻率f的關系為
XL=2πfL3、品質因素Q
品質因素Q是表示線圈質量的一個物理量,Q為感抗XL與其等效的電阻的比值,即:Q=XL/R。線圈的Q值愈高,回路的損耗愈小。線圈的Q值與導線的直流電阻,骨架的介質損耗,屏蔽罩或鐵芯引起的損
耗,高頻趨膚效應的影響等因素有關。線圈的Q值通常為幾十到幾百。
4、分布電容
線圈的匝與匝間、線圈與屏蔽罩間、線圈與底版間存在的電容被稱為分布電容。分布電容的存在使線圈
的Q值減小,穩定性變差,因而線圈的分布電容越小越好。

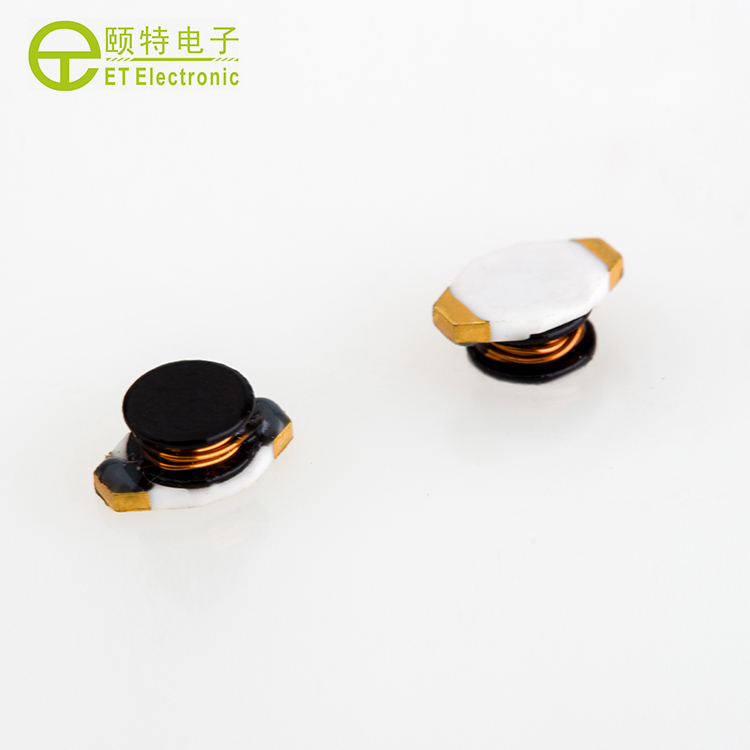

陶瓷貼片高頻電感目前在電腦顯卡方面得到了普遍的運用。陶瓷貼片高頻電感的主要成分就是陶瓷磁芯和銅線。
1:表面貼裝高功率電感,通直流,阻交流
2:聚優小型化,高品質,高能量?jī)?chǔ)存和低電阻的特性
3:主要應用在電腦顯示板卡,筆記本電腦,脈沖記憶程序設計,以及DC-DC轉換器
4:可提供卷軸包裝適用于表面自動貼裝
5:具有較高阻值,低阻抗之特點。
陶瓷貼片高頻電感的成分有哪些?陶瓷貼片高頻電感有什么作用
陶瓷貼片高頻電感的作用主要是通直流,阻交流,在電路中主要起到濾波、振蕩、延遲、陷波等作用。電感線圈對交流電流有阻礙作用,阻礙作用的大小稱感抗XL,單位是歐姆。它與電感量L和交流電頻率f的關系為XL=2πfL,電感器主要可分為高頻阻流線圈及低頻阻流線圈。
陶瓷貼片高頻電感還有篩選信號、過濾噪聲、穩定電流及抑制電磁波干擾等作用。在電子設備中,經??吹接械拇怒h(huán),這種磁環與連接電纜構成一個電感器(電纜中的導線在磁環上繞幾圈電感線圈),它是電子電路中常用的抗干擾元件,高頻噪聲有很好的屏蔽作用,故被稱為吸收磁環,通常使用鐵氧體材料制成,又稱鐵氧體磁環(簡稱磁環)。磁環在不同的頻率下有不同的阻抗特牲。在低頻時阻抗很小,當信號頻率升高后磁環的阻抗急劇變大。
想要了解更多陶瓷貼片高頻電感,歡迎咨詢!
