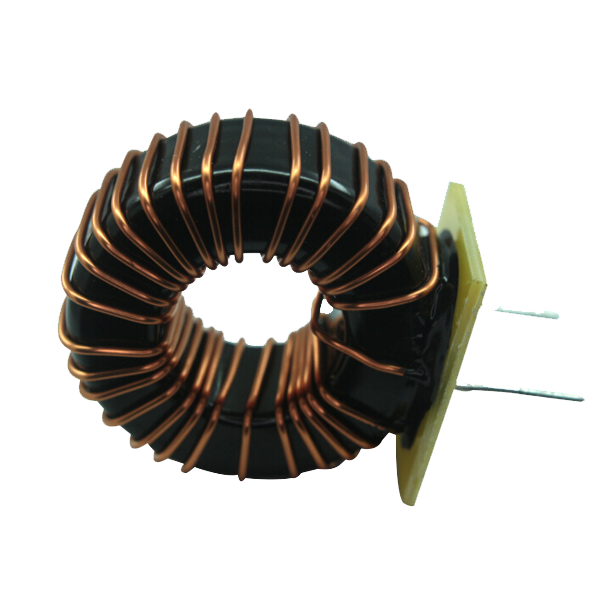

電感是導線內通過交流電流時,在導線的內部及其周?chē)a(chǎn)生交變磁通,導線的磁通量與生產此磁通的電流之比。小編分享一下鐵硅鋁電感器的繞線技巧:

　　1、盡量單層繞制:空間允許時,盡量使用較大的磁芯,這樣可使線圈為單層,有效地減小匝間電容

　　2、輸入輸出遠離:無論制作什么形式的電感,線圈的輸入和

　　3、多層繞制的方法:線圈的匝數較多,必須多層繞制時,要向一個方向繞,邊繞邊重疊,不要繞完一層后,再往回繞

　　4、分段繞制:在一個磁芯上將線圈分段繞制,這樣每段的電容較小,并且總的寄生電容是兩段上的寄生電容的串聯,總?cè)萘勘让慷蔚募纳萘啃?/span>

　　5、多個電感串聯起來:可以將一個大電感分解成一個較大的電感和若干電感量不同的小電感,將這些電感串聯起來,可以使電感的帶寬擴展。

　　鐵硅鋁電感器在使用過程中要注意的事項

　　1、鐵硅鋁電感器使用的場合

　　潮濕與干燥、環境溫度的高低、高頻或低頻環境、要讓電感表現的是感性,還是阻抗特性等,都要注意在低頻時,電感一般呈現電感特性,既只起蓄能,濾高頻的特性。但在高頻時,它的阻抗特性表現的很明顯。有耗能發熱,感性效應降低等現象。不同的電感的高頻特性都不一樣。

　　下面就鐵氧體材料的電感加以解說:

　　鐵氧體材料是鐵鎂合金或鐵鎳合金,這種材料具有很高的導磁率,他可以是電感的線圈繞組之間在高頻高阻的情況下產生的電容小。鐵氧體材料通常在高頻情況下應用,因?yàn)樵诘皖l時他們主要程電感特性,使得線上的損耗很小在高頻情況下,他們主要呈電抗特性比并且隨頻率改變,實際應用中,鐵氧體材料是作為射頻電路的高頻衰減器使用的。實際上,鐵氧體較好的等效于電阻以及電感的并聯,低頻下電阻被電感短路,高頻下電感阻抗變得相當高,以至于電流全部通過電阻鐵氧體是一個消耗裝置,高頻能量在上面轉化為熱能,這是由他的電阻特性決定的。

　　3、電感設計要承受的大電流,及相應的發熱情況。

　　4、使用磁環時,對照上面的磁環部分,找出對應的L值,對應材料的使用范圍

　　5、注意導線(漆包線、紗包或裸導線,常用的漆包線。要找出適合的線經常用電子元器件電阻,電容,二極管三極管,電感以及場效應管的作用及識別方法。

　　常用元器件的識別一、電阻電阻在電路中用“R”加數字表示如:R1表示編號為1的電阻。電阻在電路中的主要作用為分流、限流、分壓、偏置等。1、參數識別:電阻的單位為歐姆(),倍率單位有:千歐(K),兆歐(MQ2)等。換算方法是:1兆歐=1000千歐=1000000歐電阻參數標注方法有3種,即直標法、色標法和數標法a、數標法主要用于貼片等小體積的電路。如:472表示47×1002

想要了解更多電感器，歡迎咨詢！
