貼片差模電感-它和共模電感的區別在哪里[頤特電子]

文章出處:責任編輯:人氣:-發表時間:2020-01-04 08:58【

  共模電感在日常生活中最常見的就是計算機應用中,計算機內部的主板上混合了各種高頻電路、數字電路和模擬電路,它們工作時會產生大量高頻電磁波互相干擾,這就是EMI。EMI還會通過主板布線或外接線纜向外發射,造成電磁輻射污染,不但影響其他的電子設備正常工作,還對人體有害。

貼片差模電感

  共模電感和貼片差模電感都是抗電磁干擾有效的元器件之一,廣泛應用于各種濾波器、開關電源等產品,但是共模電感是用來抑制共模干擾,而貼片差模電感是用來抑制差模干擾,兩種都是比較重要的濾波電感。

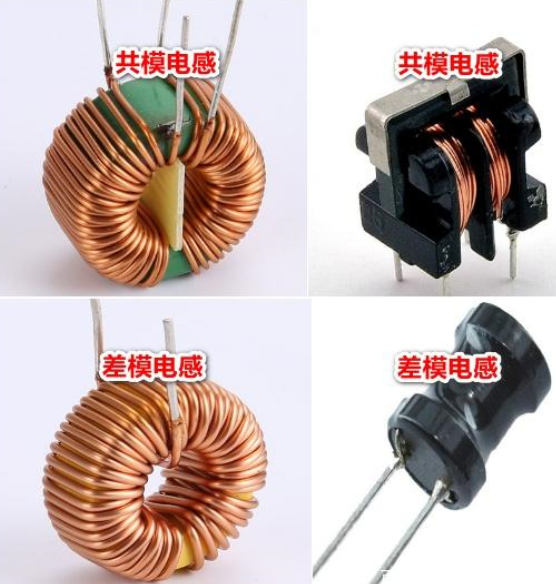

  雖然兩種電感都是濾波電感,但是作用不一樣也就決定了外觀以及繞線方式會有所不一樣,對于共模電感,它是繞在同一鐵心上,并且兩個繞組的線圈直徑和圈數一樣,但是繞向方向相反,一組線圈有兩個引腳,因此共模電感會有4個引腳;而貼片差模電感則是繞在一個鐵心上并且只有一個線圈,因此它只有2個引腳,因此可從引腳數量來區分共模電感和差模電感。

  1、抗電磁波干擾用的兩種電感:共模電感和差模電感。

  2、騷擾電磁場在線-線之間產生差模電流,在負載上引起干擾,這就是差模干擾;騷擾電磁場在線-地之間產生共模電流,共模電流在負載上產生差模電壓,引起干擾,這就是共模的地環路干擾。

  3、抑制共模干擾的濾波電感叫共模電感。抑制差模干擾的濾波電感叫差模電感。

  4、共模電感是繞在同一鐵心上的圈數相等、導線直徑相等、繞向相反的兩組線圈。差模電感是繞在一個鐵心上的一個線圈。

  5、共模電感的特點是:由于同一鐵心上的兩組線圈的繞向相反,所以鐵心不怕飽和。市場上用的最多的磁芯材料是高導鐵氧體材料。差模電感的特點是應用在大電流的場合。由于一個鐵心上繞的一個線圈,當流進線圈的電流增大時,線圈中的鐵心會飽和,因此市場上用的最多的鐵心材料是金屬粉心材料。

想要了解更多資訊,歡迎咨詢!
