貼片共模電感-在電路中的工作原理[頤特電子]

文章出處:責任編輯:人氣:-發表時間:2019-09-06 09:05【

近年來,無論是家電還是小型化的電子產品中,我們現在基本都使用了開關電源,而在EMC電磁兼容環境中,開關電源所產生的噪聲也是不容小視,并且成為很多研發工程師抓破頭皮解決的眾多重要EMI問題之一。在實驗場地頻譜數據上經??梢钥吹剑_關電源產生的共模噪聲頻率范圍在 100 kHz~200 MHz 左右,為了有效衰減這些噪聲,我們要求在這個頻率范圍內共模電感器能夠提供足夠高的阻抗(阻抗值才能對EMI噪聲進行有效的抑制和衰減)。

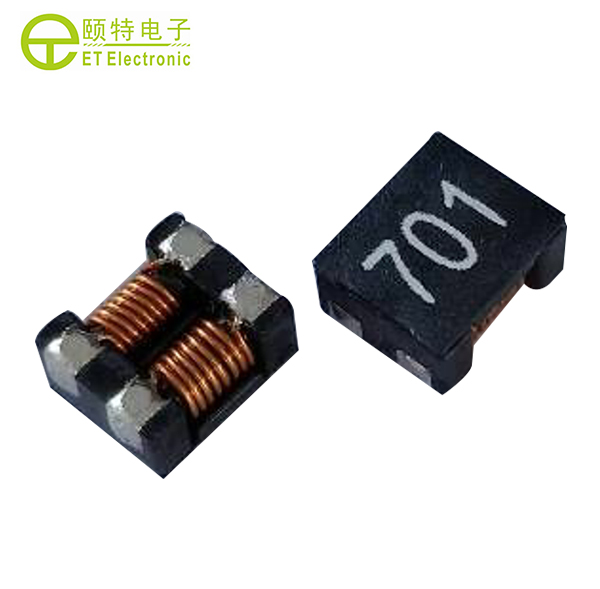

貼片共模電感

在眾多小型化電子產品中,對于元器件的選擇也是相對應的進行了小型化。我們常用的貼片共模電感就是其中之一,有大電流的,也有信號用的,對于不同的作用,也進行不同的封裝,結構也不同,有疊層封裝的,也有繞線式的。在選擇上就有較大的空間。不管這些怎么變化,但它的制作方法還是大同小異。

貼片共模電感作用原理:

當電路中的正常電流流經貼片共模電感時,電流在同相位繞制的電感線圈中產生反向的磁場而相互抵消,此時正常信號電流主要受線圈電阻的影響;當有共模電流流經線圈時,由于共模電流的同向性,會在線圈內產生同向的磁場而增大線圈的感抗,使線圈表現為高阻抗,產生較強的阻尼效果,以此衰減共模電流,達到濾波的目的。

想要了解更多貼片共模知識歡迎咨詢!
