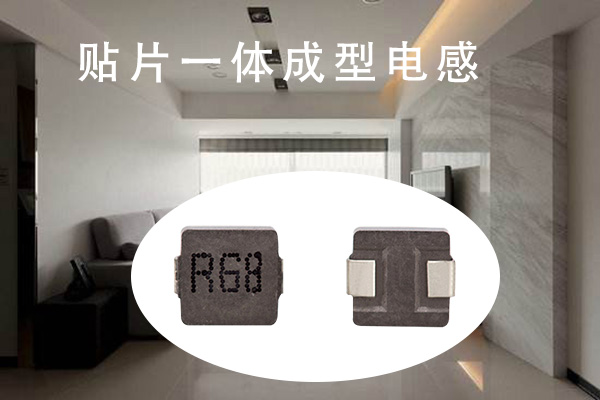

貼片一體成型電感作為電感行業的新興未來產品的代表，在產品的耐電流性能、產品的品質、產品的穩定性、生產的自動化程度等方面遠不是傳統的組裝式電感器、及涂磁膠電感器所能比的，隨著一體成型電感器生產成本的降低，將逐漸取代傳統的組裝式電感器、及過渡性的涂磁膠電感器。下面介紹幾種貼片一體成型電感的基本性能。

　　工作溫度范圍：-55～+125； 儲存溫度范圍：-55～+125；電感值L：測試可以使用 LCR 電橋：HP 4194A 或相當品，儀器參數設定：100kHz, 0.1V。直流電阻 Rdc：可以使用直流電阻儀測試，TH2512B 或相當品。

　　貼片一體成型電感額定電流：樣品加載額定直流偏置電流，其電感值下降在指定的范圍內，及溫度增加在 40以?xún)?nèi)。（電感值下降的典型范圍為下降 30%以?xún)?nèi)，以產品規格書為準）；飽和電流 Isat：電感器持續通過規定的電流下，相對于通過電流為零時的電感值變化率不超過 30%，測試條件：100kHz，0.1V；溫升電流 Irms：電感器持續通過規定的電流下，自身溫度升高不超過 40。

　　溫度特性：電感值的變化在：±20%以?xún)?nèi)，溫度系數：0～2000ppm/電感值測量應在溫度范圍：-55～+125內進行。電感值的標準測試溫度為：+25，應考慮隨溫度的變化率。電感值的最 大偏差在步驟1到5。步驟1的溫度：25。步驟2的溫度：最 低工作溫度。步驟3的溫度：25（標準溫度）步驟4的溫度：最 高工作溫度。步驟5的溫度：25。正常的溫度和正常濕度的電感值與標準溫度下的電感值之比：L/L25≤±15％。測試儀器：HP 4194A(at 100 KHz 0.1V)或相當品。

　　標準狀態：除非另有說明，標準狀態是指溫度為25±15，相對濕度為65±20％。當測量結果有問題時：為了得 到更加準確的數據，應在溫度 25±2，相對濕度65±5%的條件下進行測試。

想要了解跟過貼片一體成型電感歡迎咨詢！
