近來，特斯拉線圈制作受到業界人士追捧。但特斯拉線圈制作過程并非所有人均能輕易掌握，其緣由在于特斯拉線圈制作涉及諸多專業知識。本文中，將為大家介紹一臺小型特斯拉線圈制作的方法，以幫助大家更好理解制作過程，并了解其相關知識。

　　特斯拉線圈(Tesla Coil)是一種使用共振原理運作的變壓器(共振變壓器)，由美籍塞爾維亞裔科學家尼古拉·特斯拉在1891年發明，主要用來生產超高電壓但低電流、高頻率的交流電力。特斯拉線圈由兩組(有時用三組)耦合的共振電路組成。特斯拉線圈難以界定，尼古拉·特斯拉試行了大量的各種線圈的配置。特斯拉利用這些線圈進行創新實驗，如電氣照明，熒光光譜，X射線，高頻率的交流電流現象，電療和無線電能傳輸，發射、接收無線電電信號。

　　一、特斯拉線圈基本知識

　　小型特斯拉線圈制作,首先，你要明白電壓和電流的關系，有電流一定有電壓，有電壓，不一定有電流。

　　電流單位一般用字母A表示，

　　電壓單位一般用字母V表示。

　　電流乘電壓等于功率。

　　家用交流電的功率無法計數，家用電器的所有功率疊加起來就有幾千瓦。家用交流電的功率遠遠大出了這個數字。

　　乘千上萬戶的家庭供電。

　　二、電路知識

　　電容，電容的定義是兩個極板，中間夾著一層絕緣體這就叫電容，靠電場能儲存能量，

　　電感，電感就是銅線圈。

　　我們要明白磁生電電生磁的道理，也就是說，磁場可以產生電流電流，也可以產生磁場。

　　當銅線圈也就是電感，通電之后就會產生磁場斷電之后，磁場會讓銅線圈再產生電流。 因?yàn)榇派婋娚诺牡览怼?/span>

　　如果把電容和電感連接起來，那會生什么呢!

　　他們之間就會發生震蕩。

　　也叫LC震蕩。 L是電感，C是電容。

　　簡單地說，LC震蕩就是一個電容器充滿電，像一個電感放電，電感就會產生磁場，此時電容的電已經放完。因?yàn)榇派婋娚诺牡览怼Ｋ噪姼挟a(chǎn)生的磁場會讓電感在產生電流。 在給電容器充電。電容器再給他放電， 就是電容電感相互釋放能量，這就是LC震蕩。

　　因?yàn)殡姼新┐艌龇浅４?，所以不可以一直循環。

　　電的速度是每秒30萬公里相當于光速。

　　所以它的振蕩頻率非常快。時間也非常低。

　　電磁共振，每個線圈都有固有的頻率線圈的兩個極會形成電容與這個線圈產生LC震蕩，所以它是有頻率。當另一個通電的線圈產生的電磁波頻率與這個線圈固有的頻率相同時，就會發生共振，也叫諧振。能量就會大幅度提升。

　　特斯拉線圈的主線圈和次線圈也產生了共振，因此次線圈的電壓非常之高。出來的就是閃電。最簡單的就是利用，一個lc震蕩，與另一個線圈產生共振。因?yàn)閘c震蕩的頻率太高了。所以我們用另一個LC振蕩電路與次線圈發生共振。是最簡單的方法。

　　三、特斯拉線圈結構

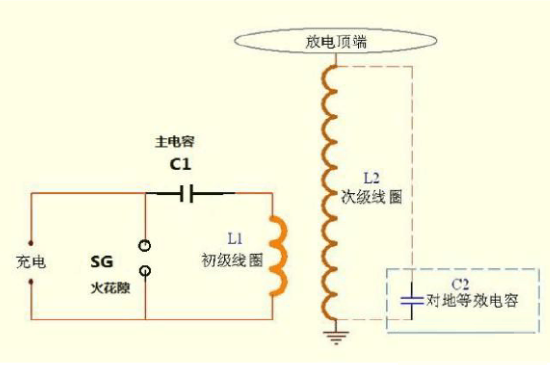

　　下圖是一臺小型特斯拉線圈的結構示意圖，充電部分使用高壓直流電源;主電容用電磁爐電容10個串聯一組，多組并聯;打火器為兩個金屬物體靠近距離在3-5mm;初級線圈用粗電線在直徑10cmPVC管子繞5-10圈;次級線圈用漆包線在直徑50-75mmPVC管上繞1000-1500圈;放電頂端用鋁質排風管彎成環形，或者其他金屬物如不銹鋼盆、空心金屬球等均可。

　　四、所需材料

　　漆包線，直徑0.2-0.3都可以，半斤左右，視次級線圈大小而定，電子市場可以買到價格20-30元;

　　PVC管，一根 50-75mm，長度30-50cm，一根直徑100mm，長10-20cm，總價10元 鋁質排風管，作為放電頂端，長度一米，直徑80mm左右，價格15元左右 以上兩種材料在五金店或者建材市場能夠買到

　　電磁爐電容，1200V 0.3UF，需要10-30個，約1.5元一個

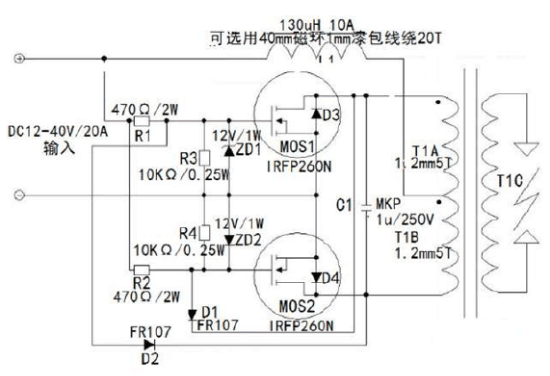

　　高壓電源，可以用NE555、TL494等芯片驅動電視機高壓包，產生20000V以上的高壓，但是更好的方法是使用一臺ZVS驅動器，這種驅動器功率大、發熱少、工作穩定可靠。下圖為ZVS電路圖，有條件的可以自己焊接一個，元件在電子市場都能夠買到，對于新手來說，購買一個成品要方便的多。

　　五、制作過程

　　繞制次級線圈，用漆包線在直徑50-75mmPVC管上繞1000-1500圈

　　制作放電頂端，如下圖用鋁質排風管制作，為了方便固定，可將兩只不銹鋼碗一上一下將鋁管夾緊，中間打孔用螺絲固定。也可以用鋁盆、不銹鋼空心球、不銹鋼碗、盤子、易拉罐以及其他具有較大表面積的金屬物體作為放電頂端，需要注意的是，放電頂端要與次級線圈上端的漆包線連接在一起。

　　將放電頂端和次級線圈上頭的漆包線用導線連接

　　制作初級線圈，將粗電線繞在10cm直徑的pVC管子上，為了方便調試，也可以將單 芯銅線扒皮后如下圖所示固定在管子上，注意要每一匝質檢都要留有空隙.

　　制作初級電容陣，每10個電容串聯為一組，根據需要多組并聯，安全起見每個電容都要并聯一個1m的電阻

　　制作打火器，將兩個金屬物體固定在絕緣體上，間距3-5mm，為了散熱，可以多用幾組串聯

　　六、調節諧振

　　小型特斯拉線圈制作的關鍵就是要諧振，即初級LC頻率要和次級LC頻率相等，即L1C1=L2C2。對于不規則形狀的放電頂端可以根據表面積估算。需要注意的是，電感的單位H=1000mH=1000，000uH

　　電容的單位F=1000，000uF=1000，000，000，000pF 經過計算你會發現L1C1≠L2C2，這是你需要調節初級線圈的匝數，使之得到需要的電感值。初級線圈的匝數不宜過少，當調節匝數不能滿足諧振條件時，可以通過增減電容組粗調，再調節初級線圈，確定了大概的匝數后，把電路連接好，通電觀察放電效果，然后斷電，微調調節初級的匝數(比如5.7、8.2圈)直到電弧最長。

想要了解更多特斯拉線圈歡迎咨詢！
