怎么區分貼片磁珠和貼片電感:

電感是儲能元件，而磁珠是能量轉換（消耗）器件。電感多用于電源濾波回路，側重于抑止傳導性干擾；磁珠多用于信號回路，主要用于輻射方面。

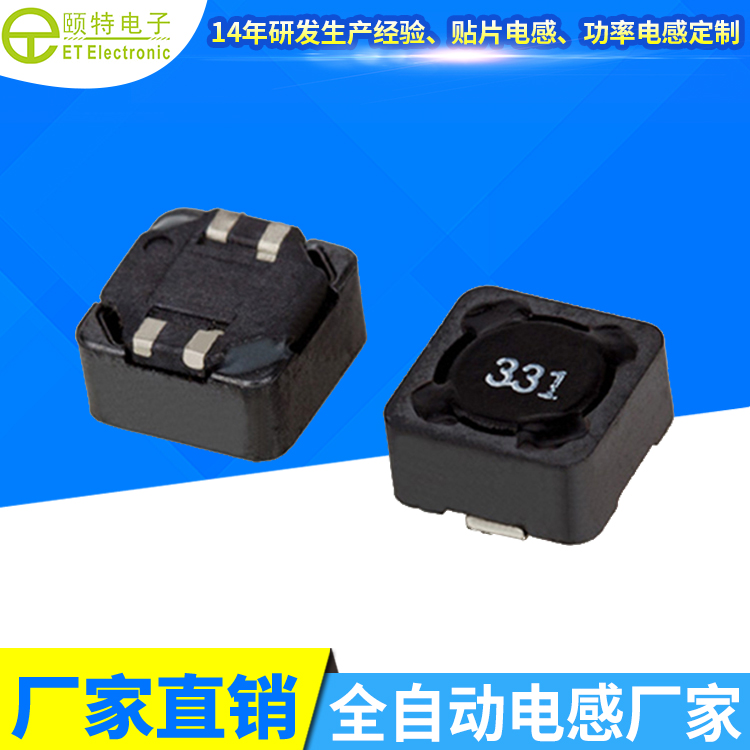

片式電感：在電子設備的電路中會大量使用感性元件和輻射濾波器元件。這些元件包括片式電感和片式磁珠，以下就這兩種器件的特點進行描述并分析他們的應用場合。表面貼裝元件的好處在于小的尺寸和能夠滿足實際空間的要求。除了阻抗值，載流能力以及其他類似物理特性不同外，通孔接插件和表面貼裝器件的其他性能特點基本相同在需要使用貼片電感的場合，要求電感實現以下兩個基本功能：電路諧振和扼流電抗。標準的徑向引出電感和軸向引出電感以及片式電感的差異僅僅在于封裝不一樣。電感結構包括繞制線圈，或者空心線圈以及鐵磁性上繞制線圈。

在功率應用場合，作為扼流圈使用時，電感的主要參數是直流電阻,額定電流，和低Q值。

片式磁珠由軟磁鐵氧體材料組成，構成高體積電阻率的獨石結構。片式磁珠的功能主要是消除存在于傳輸線結構中的RF噪聲,RF能量是疊加在直流傳輸電平上的交流正弦波成分，直流成分是需要的有用信號,而射頻RF能量卻是無用的電磁干擾沿著線路傳輸和輻射要消除這些不需要的信號能量，使用片式磁珠扮演高頻電阻的角色（衰減器），該器件允許直流信號通過，而濾除交流信號。通常高頻信號為30MHz以上，然而，低頻信號也會受到片式磁珠的影響。
