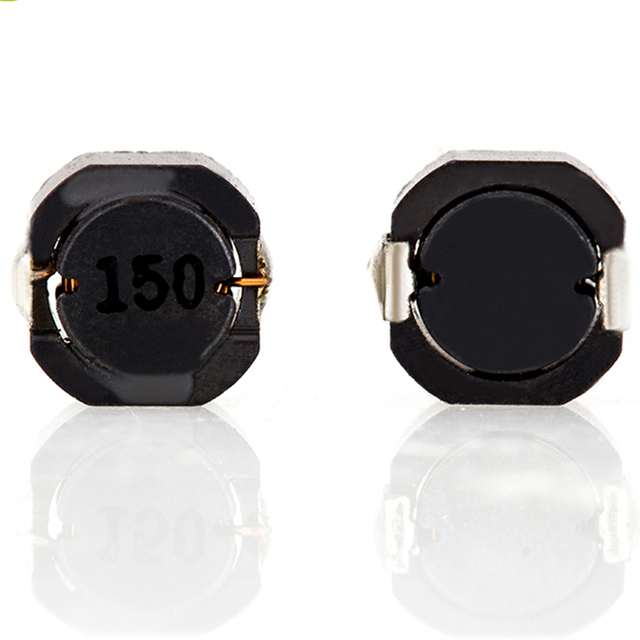

貼片電感材質簡介及基本用途

【貼片電感】材質鐵氧體是一種利用高導磁性材料滲合其他一種或多種鎂、鋅、鎳等金屬在2000℃燒聚而成，在低頻段，貼片電感鐵氧體抗干擾磁心呈現出非常低的感性阻抗值，不影響數據線或信號線上有用信號的傳輸。而在高頻段，從10MHz左右開始，阻抗增大，其感抗分量仍保持很小，電阻性分量卻迅速增加，當有高頻能量穿過磁性材料時，電阻性分量就會把這些能量轉化為熱能耗散掉。這樣就構成一個低通濾波器，使高頻噪音信號有大的衰減，而對低頻有用信號的阻抗可以忽略，不影響電路的正常工作。不同的鐵氧體抑制元件，有不同的比較好的抑制頻率范圍。通常磁導率越高，抑制的頻率就越低。此外，鐵氧體的體積越大，抑制效果越好。

【貼片電感】中國鐵氧體磁芯市場調研與發展趨勢預測報告（2016年）揭示了鐵氧體磁芯市場潛在需求與機會，為戰略投資者選擇恰當?shù)耐顿Y時機和公司領導層做戰略規劃提供準確的市場情報信息及科學的決策依據，貼片電感同時對銀行信貸部門也具有極大的參考價值。

在低頻、貼片電感交流磁滯回線相似類型前節所述直流磁滯回線,但當頻率增加時,由于失去了原有的磁芯磁滯回線變寬,在這段時間將是不同于直流磁滯回線,因此,動態磁化曲線和靜態磁化曲線也有差別。貼片電感當交流磁場幅度很小,軟磁鐵氧體磁芯 軟磁材料 錳鋅鐵氧體磁感應強度的比值變化和磁場強度的變化。

【貼片電感】的基本用途

貼片電感還有篩選信號、過濾噪聲、穩定電流及抑制電磁波干擾等作用。在電子設備中，經常看到有的磁環，這種磁環與連接電纜構成一個電感器（電纜中的導線在磁環上繞幾圈電感線圈），它是電子電路中常用的抗干擾元件，高頻噪聲有很好的屏蔽作用，故被稱為吸收磁環，貼片電感通常使用鐵氧體材料制成，又稱鐵氧體磁環（簡稱磁環）。磁環在不同的頻率下有不同的阻抗特牲。在低頻時阻抗很小，當信號頻率升高后磁環的阻抗急劇變大。

-THE END -
