貼片電感封裝是什么？有哪些類型的電感封裝呢？

封裝指的形狀及體積大小，重要部位用具體的數據來標示。做PEB Layout時要做一個元件封裝的元件庫，這個元件封裝的尺寸將與元件本身的尺寸正公差一樣，或比元件本身尺寸稍微大一點點。

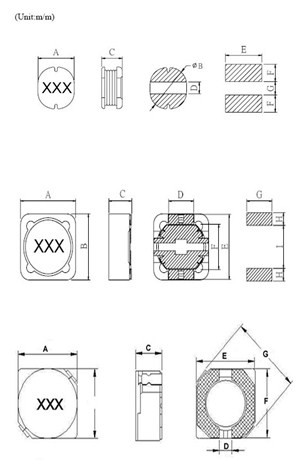

貼片電感：0402、0603、0805、1206、ED32、ED43、ED52、ED53、ED54、ED73、ED75、ED104、ED105、EDR1608 EDR1813、EDR3308、EDR3316、EDR3340、EDR5022、2D11、2D18、3D16、3D28、4D18、4D28、5D18、5D28、6D28、6D38、8D28、8D38......0402、0603、0805、1206指的是疊層電感，ED32、ED43、ED52、ED53、ED54、ED73、ED75、ED104、ED105中ED指的是貼片的工字電感，32指的是直徑3.5 高度2.3；43指的是直徑4.5 高度為3.2。

如圖所示：

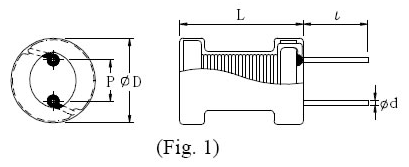

插件電感封裝有：0345、0406、0507、0608、0610、0810、0912、1012、1016、1415......；0406指的是不包括外被，直徑是4mm 高度是6mm。

如圖所示：

做物料清單中如果把封裝描述清楚，可以減少用錯材料的機率。電感的封裝形式也是指是電感的形狀及體積大小的一種描述，電感封裝根據每一個生產廠家不一家，描述方式也有不一樣，一般包括貼片電感封裝與插件電感封裝。
